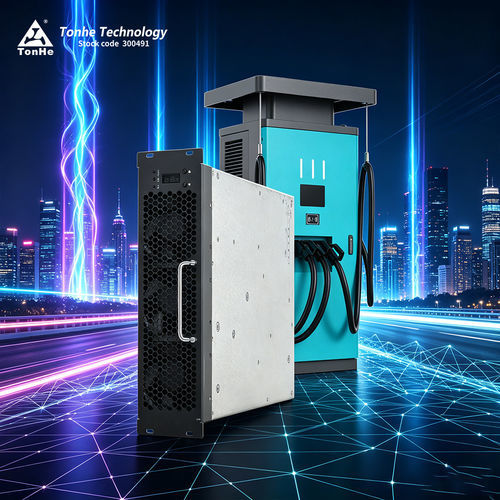

Power Modul / SiC THWT30F10030C9EUR

ACDC

Produktübersicht
Der THWT30F10030C9EUR ist ein 30-kW-DC-Schnellladeleistungsmodul von Tonhe, konzipiert für kommerzielle Ladestationen. UL-zertifiziert, ausgelegt für hohe Leistungsdichte, weiten Eingangsbereich und konstante Ausgangsleistung, geeignet für industrielle Ladegeräteaufbauten.

Wesentliche Vorteile

• Konstantes Ausgangsleistungs-Verhalten über einen weiten DC-Spannungsbereich (Standard 300–1000 VDC; konstantes Verhalten ab 250 VDC angegeben)
• Hohe Spitzenwirkungsgrade (dokumentiert ≥96 %, Stellenangaben bis ≥97,5 %)
• Sehr geringer Standby-Verbrauch: <10 W
• Niedrige Gesamtklirrfaktor (THD ≤5 %) und hoher Eingangsleistungsfaktor (≥0,99)
• Weiter Betriebstemperaturbereich (angegebene Bereiche -40 ℃ bis +75 ℃ / -30 ℃ bis +70 ℃ je nach Spezifikation)

Technische Daten (Zusammenfassung)

• Modell: THWT30F10030C9EUR
• Marke: Tonhe
• AC-Eingang: Nennwert 480 VAC, dreiphasig (ohne Neutralleiter), Bereich 432–528 VAC, 60 Hz
• Eingangsschutz: Überspannung 531–543 VAC, Unterspannung 323–335 VAC
• DC-Ausgangsleistung: Nenn 30 kW
• Ausgangsspannungsbereich: 200–1000 VDC (Standard konstante Leistung 300–1000 VDC; konstante 30 kW für 250–1000 VDC angegeben)
• Ausgangsstrombereich: 0,5–120 A
• Spitzenwirkungsgrad: ≥96 % (Stellenangaben bis ≥97,5 %)
• Softstart: ≤3 s; Kurzschluss: Selbst-Rückstelle-Schutz
• Spannungsregelgenauigkeit: ≤±0,5 %; Stromregelgenauigkeit: ≤±1 %
• THD: ≤5 %; Stromverteilungs-Ungleichgewicht: ≤±5 %

Mechanik & Umwelt

• Abmessungen (ohne Griff): 437,5 × 300 × 84 mm (L × B × H)
• Gewicht: ≤20 kg
• Kühlung: Lüfterkühlung
• Standby-Verbrauch: <10 W
• MTBF: 500.000 Stunden
• Betriebstemperatur: angegebene Bereiche -40 ℃ ~ +75 ℃ oder -30 ℃ ~ +70 ℃ je nach Variante
• Relative Luftfeuchte: ≤95 % (nicht kondensierend); Höhe: ≤2000 m (Abminderung über 2000 m)

Kommunikation & Bedienung

• Schnittstelle: CAN-Bus für Überwachung, Parameter-Einstellung und Zustandssteuerung
• CAN-Details: typischer CAN-Baudrate 125 kbs, CAN-Pegel 5 V
• Adressierung und lokale Bedienung: Digitalanzeige und Tastenbedienung
• Installation: Unterstüzt horizontale, seitliche oder umgekehrte Montage; kundenspezifische Frontplattenoptionen verfügbar

Fertigungs- & Prüfzentrum
Tonhe Technology betreibt ISO9001- und IATF16949-zertifizierte Produktionslinien mit SMT, Lötprozessen, Aging- und automatischem Montageprozess für die Massenproduktion. Ein CNAS-akkreditiertes EMC-Labor und umfangreiche Prüfausstattung (Halb-anechoischer 3-m-Kammer, Leistunganalysatoren, Klima-Kammern, DC-Lasten, Störfestigkeitstestsysteme) unterstützen funktionale und EMC-Validierung.

Zertifizierungen & Verpackung
Produktdokumentation verweist auf UL-, CE-, TUV-Zertifizierungen und Qualitätssysteme. Verpackung ist auf Muster (Express) sowie Container-Versand per See/Luft ausgelegt; Lieferzeiten variieren nach Menge (Beispiel: Muster ≈7 Tage; größere Aufträge in Abstimmung).

FAQ (ausgewählt)

• F: Welches Kommunikationsprotokoll wird verwendet? A: CAN; typische Baudrate 125 kbs, CAN-Pegel 5 V.
• F: Unterstützt das Modul Verguss/Encapsulation? A: Ja, die Serie unterstützt Klebe-/Vergussoptionen.
• F: Welche Montageorientierungen sind möglich? A: Horizontal, seitlich oder umgedreht; Frontplattenoptionen verfügbar.
• F: Typische Lieferzeit? A: Verfügbarkeit von Mustern und Produktionszeiten abhängig von Menge; Muster oft ≈7 Tage.
• F: Garantie? A: Standardgarantie i.d.R. 12 Monate nach Versand, Online- und Vor-Ort-Support je nach Vertrag.
