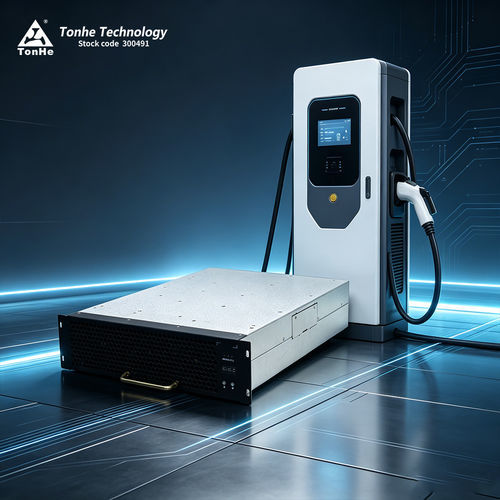

Power Modul / SiC TH30DS10030C8E-WT

DCDC

Produktbeschreibung
Der TH30DS10030C8E-WT ist ein hocheffizientes, leistungsdichtes DC/DC-Modul mit extrem großem Konstantleistungsbereich, entwickelt von Tonhe für Ladeeinrichtungen. Es unterstützt 200–850 VDC Eingangsbereich, liefert 30 kW Nennleistung und hält konstant 30 kW bei Ausgangsspannungen von 300–1000 VDC. Das Modul arbeitet bis 55℃ im Volllastbetrieb ohne Derating und kommuniziert über CAN mit der Leiteinheit zur Parametrierung, Telemetrie und Zustandssteuerung.

Produktvorteile

• Hoher Wirkungsgrad: Spitzenwirkungsgrad ≥ 98%
• Vollast-Geräuschpegel: 55 dB
• Großer Konstantleistungsbereich der Ausgangsspannung: 300–1000 VDC
• Sehr geringer Standby-Verbrauch: < 10 W
• Niedrige Gesamtklirrfaktor (THD): ≤ 5%
• Weitbereich Betriebstemperatur: -30℃ bis +75℃

Parametrische Leistung (Schlüsselelemente)
Modellnr.: TH30DS10030C8E-WT
DC Eingang — Nennspannung: 750 VDC (Betriebsbereich 200–850 VDC)
DC Eingang — Maximaler Strom: 60 A
DC Ausgang — Nennleistung: 30 kW
DC Ausgang — Spannungsbereich: 50–1000 VDC
DC Ausgang — Strombereich: 0,5–100 A
DC Ausgang — Konstantleistungsbereich: 300–1000 VDC (konstant 30 kW)
Spitzenwirkungsgrad: ≥ 98%
Soft-Start-Zeit: 3–8 s
Kurzschlussschutz: Selbstrücksetzender Schutz
Spannungsregelgenauigkeit: ≤ ±0,5%
Stromregelgenauigkeit: ≤ ±1%
Ungleichheit beim Stromteilen: ≤ ±5%
Betriebsumgebung — Temperatur: -30℃ bis +75℃
Betriebsumgebung — Relative Luftfeuchte: 5% RH bis 95% RH (ohne Kondensation)
Betriebsumgebung — Höhe: ≤ 2000 m (Leistungsbegrenzung oberhalb 2000 m)

Produkteigenschaften

• Kühlung: Lüfterkühlung
• Standby-Leistungsaufnahme: < 10 W
• Kommunikationsprotokoll: CAN (125 kb/s, CAN-Pegel 5 V)
• Adressierung: Digitalanzeige und Tastenbedienung
• Modulmaße (T×B×H): 437,5 mm × 300 mm × 84 mm
• Gewicht: ≤ 16 kg
• MTBF: 500.000 Stunden

Produktion & Tests
Die Fertigung entspricht den Qualitätsnormen ISO9001 und IATF16949. Der Prozess nutzt vollautomatische SMT-Linien, Lotpaste-Druck und Inspektion, Wellenlöten, automatische Schutzlackierung und Alterungstestlinien. Die Jahreskapazität übersteigt 500.000 Module. Tonhe betreibt zertifizierte EMC- und Umwelttestlabore, einschließlich halbanechoischer EMC-Kammern und Klimakammern zur Leistungs- und Zuverlässigkeitsprüfung.

FAQ — Ausgewählte Punkte

• Kommunikationsprotokoll: CAN (Baudrate 125 kb/s, CAN-Pegel 5 V)
• Verguss: Alle Serien unterstützen Verguss/Harzfüllung
• Installation: horizontal, seitlich stehend oder kopfüber (kopfüber evtl. individuelles Frontpanel erforderlich)
• Garantie: Standard 12 Monate ab Lieferung
• Kundendienst: Online- und Vor-Ort-Service je nach Vertrag möglich

Technische Daten

• Modellnr.: TH30DS10030C8E-WT
• Brand: Tonhe
• DC Eingang Nennspannung: 750 VDC (Betriebsbereich 200–850 VDC)
• DC Eingang Maximalstrom: 60 A
• Nennleistung Ausgang: 30 kW
• Ausgangsspannungsbereich: 50–1000 VDC
• Ausgangsstrombereich: 0,5–100 A
• Konstantleistungsbereich: 300–1000 VDC (konstant 30 kW)
• Spitzenwirkungsgrad: ≥ 98%
• Soft-Start-Zeit: 3–8 s
• Kurzschlussschutz: Selbstrücksetzender Schutz
• Spannungsregelgenauigkeit: ≤ ±0,5%
• Stromregelgenauigkeit: ≤ ±1%
• Ungleichheit Stromteilung: ≤ ±5%
• Betriebstemperatur: -30℃ bis +75℃
• Relative Luftfeuchte: 5% RH bis 95% RH (ohne Kondensation)
• Höhe: ≤ 2000 m (Leistungsbegrenzung oberhalb)
• Kühlung: Lüfterkühlung
• Standby-Leistungsaufnahme: < 10 W
• Kommunikationsprotokoll: CAN
• Adressierung: Digitalanzeige, Tastbedienung
• Abmessungen (T×B×H): 437,5 mm × 300 mm × 84 mm
• Gewicht: ≤ 16 kg
• MTBF: 500.000 Stunden
