Gesteuerter DC/DC-Wandler TH30DS10030C8E-WT

Hochleistungintegriertfür Elektrofahrzeug-Ladegeräte

Produktbeschreibung

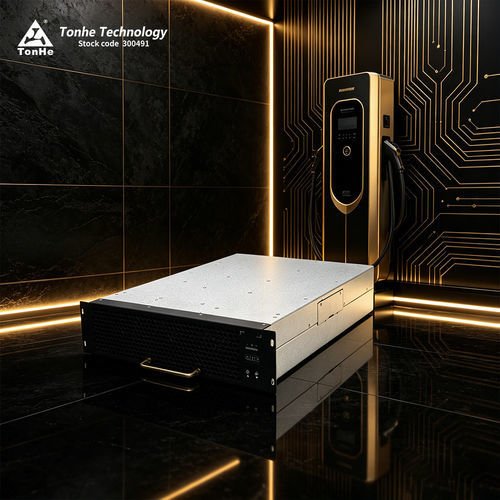

TH30DS10030C8E-WT ist ein hocheffizientes, leistungsdichtes DC/DC-Modul mit ultrabreitem Bereich konstanter Leistung, das von Tonhe speziell für Ladegeräte/Charging Piles entwickelt wurde. Das Produkt unterstützt 200–850 VDC Eingang (Nennspannung 750 VDC), einen Eingangskonstantleistungsbereich 500–800 VDC, 30 kW Nennausgangsleistung und einen Ausgangskonstantleistungsbereich 300–1000 VDC. Es kann bei Umgebungstemperaturen bis zu 55℃ ohne Herabsetzung die volle Leistung liefern. Das Lade-Modul kommuniziert über CAN-Bus mit der Hauptüberwachung zur Parametereinstellung, Erfassung von Betriebsdaten und Steuerung des Modulzustands.

Produktvorteile

• Hohe Wirkungsgradkonversion: Spitzenwirkungsgrad ≥ 98%
• Vollast-Geräusch: 55 dB
• Breiter Ausgangsbereich mit konstanter Leistung: 300–1000 VDC
• Ultra-niedriger Standby-Verbrauch: < 10 W
• Sehr geringe Gesamtharmonische Verzerrung: ≤ 5%
• Extrem großer Betriebstemperaturbereich: -30℃ ~ +75℃

Parametrische Leistung
Modellnr.: TH30DS10030C8E-WT
DC-Eingang: Nennspannung 750 VDC, Betriebsbereich 200–850 VDC
Maximaler Eingangsstrom: 60 A
DC-Ausgang: Nenn-Ausgangsleistung: 30 kW
Ausgangsspannungsbereich: 50 ~ 1000 VDC
Ausgangsstrombereich: 0,5 ~ 100 A
Ausgangskonstantleistungsbereich: bei Ausgangsspannung 300–1000 VDC konstant 30 kW Ausgang
Spitzenwirkungsgrad: ≥ 98%
Soft-Start-Zeit: 3 ~ 8 s
Kurzschlussschutz: automatische Rückstellschutzfunktion
Spannungsregelgenauigkeit: ≤ ±0,5%
Stromregelgenauigkeit: ≤ ±1%
Ungleichgewicht der Stromteilung: ≤ ±5%

Produktions- und Testfähigkeiten
Tonhe Technology betreibt die Fertigung mit ISO9001- und IATF16949-Zertifizierungen. Das Produktionszentrum umfasst 2 vollautomatische SMT-Linien, automatische Lotpastendruck- und Inspektionssysteme, Bestückungs- und Wellenlöt-Produktionslinie, automatische Dreifach-Schutz-Spritzlinie und Alterungsprüflinie. Die jährliche Produktion von Lademodulen übersteigt 500.000 Einheiten nach mehr als 50 Produktionsprozessen. Das Testzentrum umfasst eine weltklasse halbanekohische 3 m EMC-Kammer (FRANKONIA), Chroma Last- und Quellen, Yokogawa WT1800 Leistungsmessgerät, Klimakammern (-60℃ bis +150℃) und fortschrittliche transientimmunitäts-Prüfsysteme.

Technische Daten / Spezifikationen

• Modell: TH30DS10030C8E-WT
• Marke: Tonhe
• DC-Eingang Nennspannung: 750 VDC; Betriebsbereich 200–850 VDC
• Maximaler Eingangsstrom: 60 A
• Nenn-Ausgangsleistung: 30 kW
• Ausgangsspannungsbereich: 50–1000 VDC
• Ausgangsstrombereich: 0,5–100 A
• Ausgangskonstantleistungsbereich: 300–1000 VDC (konstant 30 kW)
• Spitzenwirkungsgrad: ≥ 98%
• Soft-Start-Zeit: 3–8 s
• Kurzschlussschutz: automatische Rückstellschutzfunktion
• Spannungsregelgenauigkeit: ≤ ±0,5%
• Stromregelgenauigkeit: ≤ ±1%
• Ungleichgewicht der Stromteilung: ≤ ±5%
• Betriebstemperatur: -30℃ ~ +75℃ (volle Leistung bis 55℃ ohne Leistungsabfall)
• Relative Luftfeuchtigkeit: 5% RH ~ 95% RH (kein Kondensat)
• Höhe: ≤ 2000 m (derating oberhalb 2000 m)
• Kühlung: Lüfterkühlung
• Standby-Leistungsaufnahme: < 10 W
• Kommunikationsprotokoll: CAN (CAN Baudrate 125 kb/s, CAN Pegel 5 V)
• Adresseneinstellung: Digitale Anzeige, Bedienung per Taste
• Modulabmessungen (T*B*H): 437,5 mm * 300 mm * 84 mm
• Gewicht: ≤ 16 kg
• MTBF: 500.000 Stunden
