Digitales Power Modul TH30F10030C8E-WT

ACDCACGleichstrom

Produktübersicht

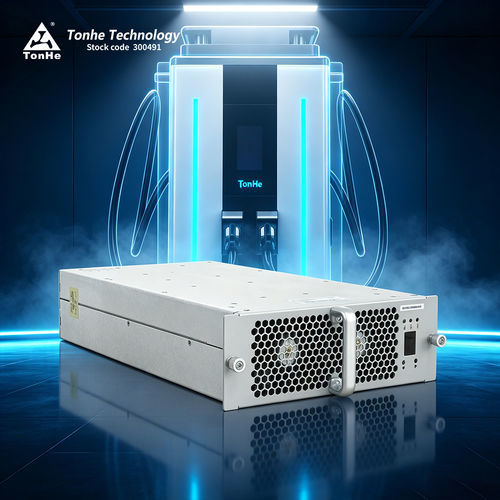

Das Tonhe TH30F10030C8E-WT ist ein hocheffizientes AC/DC-Modulgleichrichter für EV-Ladestationen. Es akzeptiert Dreiphasen-Eingang mit vier Leitern (drei Phasen + PE), unterstützt 285–475 VAC und bietet eine nominelle DC-Ausgangsleistung von 30 kW. Das Modul kommuniziert über CAN-Bus mit der Steuerung zur Konfiguration, Überwachung und Steuerung.

Hauptvorteile

• Breiter Konstantleistungsbereich: 300–1000 VDC
• Sehr niedriger Standby-Verbrauch: <10 W
• Niedrige Gesamtklirrfaktoren (THD): ≤5%
• Weiter Betriebstemperaturbereich: -40 °C bis +75 °C
• Hohe Wirkungsgrade: Spitze ≥96%

Parametrische Leistung (Zusammenfassung)
Modell: TH30F10030C8E-WT
Marke: Tonhe
AC-Eingang Nennspannung: 380 VAC Dreiphasen (Betrieb 285–475 VAC)
AC-Eingangsfrequenz: 50 ± 5 Hz
Eingangsleistungsfaktor: ≥0.99
Eingangsüberspannungsschutz: 487 ± 10 VAC
Eingang-Unterspannungsschutz: 270 ± 10 VAC
DC Nenn-Ausgangsleistung: 30 kW
DC-Ausgangsspannungsbereich: 50–1000 VDC
DC-Ausgangsstrombereich: 0,5–100 A
Konstantleistungs-Hinweis: bei Ausgangsspannung 300–1000 VDC konstante 20 kW
Spitzenwirkungsgrad: ≥96%
Soft-Start-Zeit: 3–8 s
Kurzschlussschutz: Selbstrückstellung
Spannungsregelgenauigkeit: ≤±0,5%
THD: ≤5%
Stromregelgenauigkeit: ≤±1%
Ungleichgewicht Stromaufteilung: ≤±5%

Betriebsumgebung
Betriebstemperatur: -40 °C bis +75 °C
Relative Luftfeuchte: ≤95% ohne Kondensation
Höhe: ≤2000 m (Leistungsanpassung darüber)

Produkteigenschaften

• Kühlung: Lüfterkühlung
• Standby-Leistung: <10 W
• Kommunikation: CAN-Bus (125 kb/s)
• Adress-Einstellung: digitales Display mit Tastenbedienung
• Abmessungen (L×B×H): 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden

Produktionszentrum
Fertigung nach ISO9001 und IATF16949, mit SMT-Linien, Lotpastendruck/Prüfung, Wellenlöten, Schutzbeschichtung und Alterungstests. Jährliche Modulproduktion über 500.000 Einheiten nach vollständigem Produktionsprozess.

Testzentrum
Testeinrichtungen: halbanechoischer 3 m EMC-Kammer, Chroma elektronische Lasten, AC-Quellen, Yokogawa WT1800 Leistungsanalysatoren, Klimakammern und AXOS8 Transiententestsysteme zur Unterstützung elektrischer, EMC-, Temperatur- und Zuverlässigkeitstests.

Zertifikate & Anwendungen
Referenzierte Zertifikate: CE, TUV und unternehmensinterne ISO/IATF-Zertifikate. Geeignet für private EV-Ladegeräte, öffentliche Ladepunkte und Schnellladegeräte (Type 2); unterstützt PKW, SUVs, Vans und Pick-ups.

Verpackung & Versand
Verpackung je nach Bestellmenge: kleine Bestellungen per Kurier (FedEx, DHL, UPS), große Sendungen per See- oder Luftfracht in Containern. Üblicher Handelsbedingung: FOB Shijiazhuang.

FAQ (ausgewählte technische Antworten)

• Kommunikationsprotokoll: CAN, Baudrate 125 kb/s, CAN-Pegel 5 V.
• Verguss: gesamte Serie unterstützt Vergussfüllung.
• Montagearten: horizontal, seitlich stehend oder umgekehrt. Bei umgekehrter Montage kann als Option ein Frontpanel ohne Griff geliefert werden.
• Garantie: Standardgarantie 12 Monate ab Warenerhalt.
• OEM/ODM: kundenspezifische Typenschild-, Farb- und Formanpassungen verfügbar.

Technische Daten

• Modell: TH30F10030C8E-WT
• Marke: Tonhe
• HS-Code: 8504409999
• Bewertete DC-Ausgangsleistung: 30 kW
• DC-Ausgangsspannungsbereich: 50–1000 VDC
• DC-Ausgangsstrombereich: 0,5–100 A
• Hinweis Konstantleistung: 20 kW konstant bei 300–1000 VDC
• Spitzenwirkungsgrad: ≥96%
• Standby-Leistung: <10 W
• THD: ≤5%
• Spannungsregelgenauigkeit: ≤±0,5%
• Stromregelgenauigkeit: ≤±1%
• Ungleichgewicht Stromaufteilung: ≤±5%
• AC-Eingang Nennspannung: 380 VAC Dreiphasen (285–475 VAC)
• Eingangsfrequenz: 50 ± 5 Hz
• Eingangsleistungsfaktor: ≥0.99
• Eingangsüberspannungsschutz: 487 ± 10 VAC
• Eingang-Unterspannungsschutz: 270 ± 10 VAC
• Soft-Start-Zeit: 3–8 s
• Kurzschlussschutz: Selbstrückstellung
• Kühlung: Lüfter
• Kommunikation: CAN-Bus (125 kb/s)
• Adress-Einstellung: digitales Display und Tasten
• Abmessungen (L×B×H): 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• Betriebstemperatur: -40 °C bis +75 °C
• Relative Luftfeuchte: ≤95% ohne Kondensation
• Höhe: ≤2000 m (Leistungsanpassung darüber)
• MTBF: 500.000 Stunden
