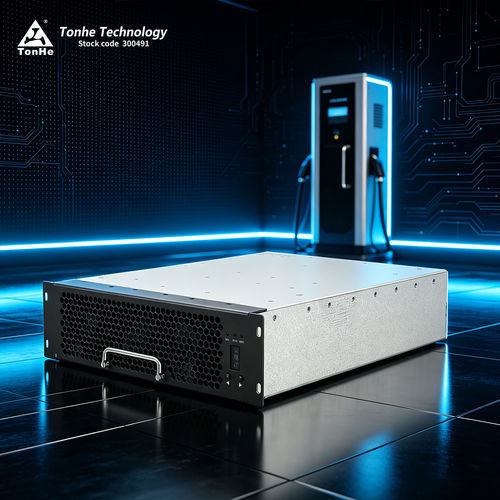

Power Modul / SiC TH30F10025C7E-WT

ACDC

Produktübersicht
Der TH30F10025C7E-WT ist ein AC/DC-EV-Gleichrichtermodule von TonHe für Ladestationen. Er liefert eine Nennleistung von 30 kW mit einem weiten konstanten Leistungsbereich (250–1000 Vdc). Das Gerät unterstützt dreiphasige Vierleiter-Eingänge, intelligente Lüfterkühlung (Normal-/Silent-Modus) und CAN-Kommunikation zur Integration mit Stationssteuerung und Fahrzeug-BMS.

Produkteinführung
Der TH30F10025C7E-WT bietet hohe Leistungsdichte und hohe Wandlungseffizienz für kommerzielle EV-Ladeanwendungen. Er kommuniziert mit dem Fahrzeug-BMS zur Steuerung des Ladevorgangs; ohne geeignete BMS-Kommunikation erfolgt keine Ladung, um Batteriesicherheit zu gewährleisten.

Produktvorteile

• Weiter Bereich konstante Leistung: 250–1000 Vdc (konstant 30 kW in diesem Bereich)
• Extrem geringer Leerlaufverbrauch: <10 W
• Niedrige Gesamtklirrfaktor: THD ≤5%
• Weiter Betriebstemperaturbereich: -30℃ bis 75℃
• Hohe Spitzenwirkungsgrad: ≥96%

Parametrische Leistung
Modell Nr. TH30F10025C7E-WT

AC-Eingang
Nennspannung: 380 Vac, Dreiphasen (drei Phasen + PE), Betriebsbereich 270–490 Vac
Eingangsfrequenz: 50±5 Hz
Eingangsleistungsfaktor: ≥0.99
Überspannungsschutz Eingang: 490±10 Vac
Unterspannungsschutz Eingang: 270±10 Vac

DC-Ausgang
Nennleistung Ausgang: 30 kW
Ausgangsspannungsbereich: 50–1000 Vdc
Ausgangsstrombereich: 0.5–120 A
Konstanter Leistungsbereich: konstant 30 kW für 250–1000 Vdc
Spitzenwirkungsgrad: ≥96%
Sanftanlaufzeit: 3–8 s
Kurzschlussschutz: selbst rückstellender Schutz
Spannungsregelgenauigkeit: ≤±0.5%
Stromregelgenauigkeit: ≤±1%
Stromteilungsungleichgewicht: ≤±5%
THD: ≤5%

Betriebsumgebung
Arbeitstemperatur: -30℃ bis 75℃
Relative Luftfeuchte: ≤95% (keine Kondensation)
Höhe: ≤2000 m (Leistungsabfall über 2000 m)

Produkteigenschaften
Kühlmethode: Lüfterkühlung (Normal-/Silent-Modus)
Leerlaufleistung: <10 W
Kommunikationsprotokoll: CAN (125 kb/s, 5 V Pegel)
Adresseneinstellung: digitales Display und Tasten
Modulabmessungen: 437.5 × 300 × 84 mm (L × B × H)
Gewicht: ≤15 kg
MTBF: 500.000 Stunden

Produktions- & Testzentrum - Zusammenfassung
TonHe Technology betreibt SMT-Linien, automatische Lötprozesse, Schutzlackierlinien sowie Alterns- und Prüfstraßen und ein akkreditiertes EMC-Labor. Die Prüfmittel umfassen eine 3 m Halbanekecho-Kammer, programmierbare Lasten, Leistungsanalysatoren und Klima-Kammern für umfassende Tests und Serienfertigung.

Technische Daten

• Modell: TH30F10025C7E-WT
• Marke: TonHe
• Nennleistung Ausgang: 30 kW
• Ausgangsspannungsbereich: 50–1000 Vdc (30 kW konstant bei 250–1000 Vdc)
• Ausgangsstrombereich: 0.5–120 A
• Spitzenwirkungsgrad: ≥96%
• Eingangsspannung: 380 Vac Nennwert, Dreiphasig; Bereich 270–490 Vac
• Eingangsfrequenz: 50±5 Hz
• Leistungsfaktor: ≥0.99
• THD: ≤5%
• Leerlauf: <10 W
• Kommunikation: CAN (125 kb/s, 5 V)
• Kühlung: Lüfter
• Betriebstemperatur: -30℃ bis 75℃
• Abmessungen: 437.5 × 300 × 84 mm
• Gewicht: ≤15 kg
• MTBF: 500.000 Stunden
