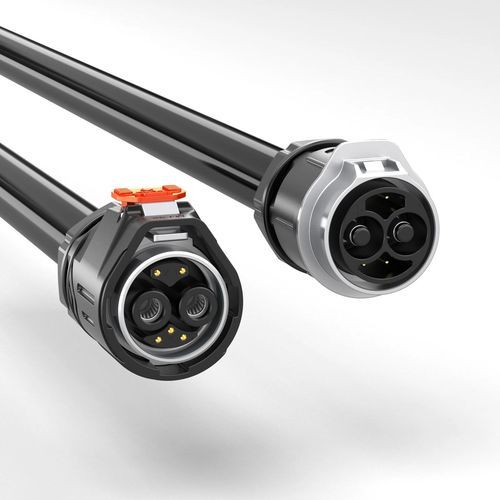

Hybrid-Steckverbinder

mit ClipverriegelungDCmit 2 Spindeln

Produktzusammenfassung
Der JNICON MJ32 Hybrid-Wasserdicht-Steckverbinder kombiniert zwei Hochstrom-Leitungen und fünf Signalkontakte in einem kompakten, IP67-klassifizierten Gehäuse. Entwickelt für Batterie-Management-Systeme (BMS) und industrielle Steuerverdrahtung, trennt er Leistung und Mehrfachsignalübertragung. Prüfen Sie Paarungszeichnungen, Kabelpassung und elektrische Daten für jede Anwendung vor Freigabe.

Wesentliche Merkmale

• 120A Leistung + 10A Signal – Hybride 2+5 Konfiguration mit 6,0 mm Leistungskontakten und 1,5 mm vergoldeten Signalkontakten.
• QuickLock-Mechanismus – Werkzeugfreie Verriegelung mit hörbarem Einrasten und Vibrationssicherung für sichere Verbindung.
• IP67-Schutzart – Abgedichtete Schnittstelle bei korrekter Kupplung und Installation; Leistung abhängig von Montage und Kabeleinführung.
• Anwendung – Für BMS, hybride Leistungs-/Signalverteilung und Industrie-Steuerung ausgelegt.
• Zertifizierungen – Übliche Ausführung mit ISO9001, CE, UL, RoHS; bestätigen Sie die Unterlagen für ausgewähltes Modell und Konfiguration.

Wichtig — 2+5 Pin-Konfiguration vor Bestellung bestätigen

• Die 120A-Angabe gilt nur für die Leistungskontaktgruppe; Signalkontakte sind bis 10A ausgelegt. Behandeln Sie nicht alle sieben Kontakte als gleichwertige Stromkreise.
• Überprüfen Sie Paarungszeichnungen, Kontaktbelegung und die gewählte Kupplung für Ihr Verdrahtungsdesign.
• Prüfen Sie Dauer- und Spitzenlast, Spannung pro Schaltung, Umgebungstemperatur, Leiterquerschnitt, Kabelaußendurchmesser und Einbauraum.
• Validieren Sie Temperaturanstieg und Dichtung des konfektionierten Kabels unter Ihren Anwendungsbedingungen.

Produktspezifikationen

• Serie / Modell: MJ32
• Konfiguration: 2 Leistungspins + 5 Signalpins (hybrid)
• Leistungskontaktgröße: 6,0 mm
• Signalkontaktgröße: 1,5 mm, vergoldet
• Strombelastbarkeit: Leistung bis 120A; Signal bis 10A
• Spannungsfestigkeit: Leistung bis 600V; Signal bis 60V (kombinierte Spezifikation)
• Durchschlagfestigkeit: bis 3000V (variantenabhängig)
• Kabelquerschnitt Kompatibilität: Leistung 4 mm²–25 mm² (10–3 AWG); Signal 1,0 mm²–6 mm² (18–9 AWG)
• Max Kabelbündel-OD: MAX Φ25,0 mm
• Schutzart: IP67 (bei korrekter Kupplung und Installation)
• Anschlussart: QuickLock (werkzeugfrei)
• Brennverhalten: Gehäuse UL94-V0
• Betriebstemperatur: -40℃ bis 105℃
• Typische Zertifizierungen: ISO9001, CE, UL, RoHS
