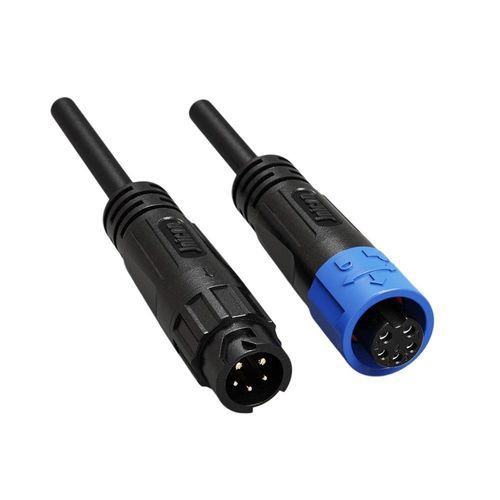

Hybrid-Steckverbinder

umspritztPush-to-LockM12

Produktübersicht
M12 Hybrid-Steckverbinder 7A+2A mit Druckverriegelung, vergossen mit Kabel, kombiniert Strom und Signal in einem M12-Gehäuse für Sensoren und Steuerungssysteme.

Hauptvorteile

• Strom & Signal Hybrid – 2 Stromkontakte (7A/125V, Φ1,2mm) und 3 Signalkontakte (2A/60V, Φ1,0mm) in einem einzigen M12-Steckverbinder zur Vereinfachung der Verdrahtung von Sensornetzwerken und Steuerungssystemen.
• Druckverriegelungs-Mechanismus – Werkzeuglose Schnellverbindung und -trennung für schnelle Installation.
• IP67 wasserdicht – Vergossen mit Kabel für sicheren Schutz gegen Wasser und Staub, ohne Eintrittsstellen.
• Einsatzbereit – Vorgegossenes Kabelensemble eliminiert Feldterminierungen und sorgt für konsistente und zuverlässige Verbindungen.
• Kompaktes M12-Design – Platzsparende 5-polige Konfiguration, ideal für Sensornetzwerke und Feldbussysteme.
• Globale Zertifizierungen – UL, TUV, CE und RoHS; gefertigt nach ISO9001-Prozessen.

Zusätzliche Hinweise
Das vorgegosse Assemblage reduziert Fehler bei der Feldverdrahtung und Signalstörungen, indem Strom- und Datenleitungen in einem abgedichteten M12-Gehäuse integriert werden. Die Druckverriegelung ermöglicht schnelle Wartung und Austausch ohne Spezialwerkzeug.

Technische Daten

• Modelltyp: M12 2+3-polig Hybrid (Strom + Signal)
• Anzahl Kontakte: 5 Kontakte (2 Strom + 3 Signal)
• Kontakt-Ø x Anzahl: 1,2mm (Strom) + 1,0mm (Signal)
• Strombelastbarkeit: 7A (Stromkontakte) + 2A (Signalkontakte)
• Spannungsfestigkeit: 125V (Strom) + 60V (Signal)
• Durchschlagsfestigkeit (Isolierung): 1000V (für 5-polige Hybridkonfiguration)
• Unterstützter Kabelquerschnitt: 0,3mm²–1,0mm² (24–18 AWG)
• Außendurchmesser Bereich (Mantel): MAX φ8,5mm
• Schutzart: IP67 (vergossenes Kabel, wasserdicht und staubdicht)
• Anschlussart: Druckverriegelung (werkzeuglos)
• Entflammbarkeit: UL94-V0
• Betriebstemperatur: -40°C – 105°C
• Zertifizierungen: ISO9001, CE, UL, RoHS (TUV ebenfalls referenziert)
