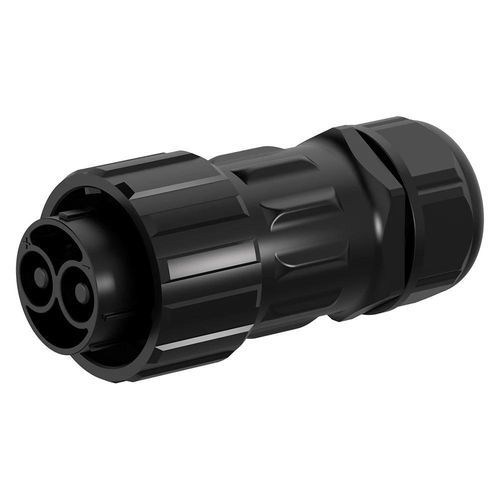

Hybrid-Steckverbinder

kombiniertDatenStromversorgung

Kurzbeschreibung
Hybrider wasserdichter Steckverbinder M40 2+4-polig mit Bajonett-Verschluss, kombiniert 120A-Leistungskontakte und 10A-Signalkontakte in einem kompakten Gehäuse, geeignet für BMS, Energiespeicher, EV und industrielle Leistungs-/Signalintegration.

Produktübersicht

• Hybrid Leistung und Signal – 6,0 mm Leistungspins (120A) und 1,5 mm Signalpins (10A) in einem Verbinder zur Vereinfachung der Verkabelung und Platzersparnis.
• Bajonett-Verschluss – Vierteldrehung für schnelles Verbinden, vibrationsfest und sichere Verriegelung in rauer Umgebung.
• IP67-Wasserschutz – Vollständig gegen Staub und zeitweilige Eintauchung abgedichtet; IP68/IP69K als Optionen erhältlich.
• Für BMS und Hybridsysteme konzipiert – Optimiert für Batteriemanagement, Energiespeicher, EV-Ladeschnittstellen und kombinierte Leistungs-/Signal-Anwendungen.
• Internationale Zertifizierungen – CE, UL, TUV und RoHS-konform für den Industrieeinsatz.

Produktvorteile

• Zuverlässiger Umweltschutz – Standard IP67 mit optionalen IP68/IP69K für längeres Eintauchen oder Hochdruckreinigung.
• Großer Temperaturbereich – Standardbetrieb von -40°C bis +105°C; ausgewählte Energiespeicher-Varianten bis +125°C.
• Flammschutzgehäuse – Technischer Kunststoff mit UL94 V-0 Bewertung für Stoßfestigkeit und Sicherheit.
• Hohe Steckzyklenfestigkeit – Ausgelegt für über 500 Steckzyklen zur Sicherstellung stabiler Kontakte bei häufigem Verbinden/Trennen.

Produktspezifikationen

• Verfügbare Konfigurationen – 2, 3, 4, 5, 2+4 (Leistung+Signal), 3+9 (Leistung+Signal).
• Pin-Durchmesser – Leistung: 6,0 mm (120A); Signal: 1,5 mm (10A); weitere Größen je nach Serie (8,0 mm, 3,6 mm).
• Strom- & Spannungswerte – Bis zu 150A/600V bei größeren Leistungspins; typische 2+4-Konfiguration: 120A (Leistung) + 10A (Signal) bei 600V/60V.
• Durchschlagfestigkeit – Bis zu 5000V bei einigen Konfigurationen; 3000V typisch für die 2+4-Version.
• Kabelführung – Leistung: 4–25 mm² (10–3 AWG) je nach Ausführung; Signal: 0,3–1,5 mm² (24–16 AWG).
• Schutz & Haltbarkeit – IP67 Standard; Gehäuse UL94-V0; >500 Steckzyklen.

Technische Merkmale

• Modellserie: M40
• Konfiguration (dieses Produkt): 2+4-polig hybrid (Leistung + Signal)
• Leistungspin-Größe: 6,0 mm
• Signalpin-Größe: 1,5 mm
• Nennstrom: 120A (Leistung) + 10A (Signal)
• Nennspannung: 600V (Leistung) + 60V (Signal)
• Durchschlagfestigkeit: 3000V (typisch)
• Unterstützte Kabelquerschnitte: Leistung 4–25 mm² (10–3 AWG); Signal 0,3–1,5 mm² (24–16 AWG)
• Max. Durchmesserbereich: MAX φ25.0 mm
• Schutzgrad: IP67 (Standard); IP68/IP69K optional
• Anschlussart: Bajonett-Verschluss (Vierteldrehung, anti-vibration)
• Gehäuse-Brandklasse: UL94-V0
• Betriebstemperatur: -40°C bis +105°C (einige Varianten bis +125°C)
• Steckzyklen-Dauerhaftigkeit: ≥500 Zyklen
• Typische Anwendungen: BMS, Energiespeicher, EV-Ladung, industrielle Leistungs-/Signal-Integration
• Zertifizierungen: ISO9001, CE, UL, TUV, RoHS
