Hybrid-Steckverbinder

DatenStromversorgungKabel zu Kabel

Produktübersicht

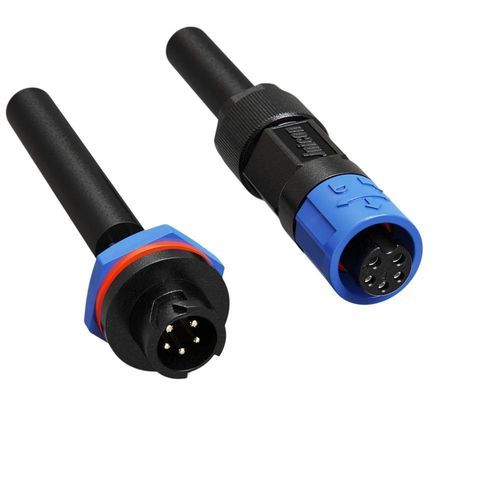

M12 2+3-poliger Hybrid-Steckverbinder, wasserdicht mit Push-Lock, kombiniert zwei Leistungspole und drei Signalkontakte in einem kompakten Gehäuse. Entwickelt zur Vereinfachung der Leitungsführung und zur zuverlässigen Übertragung von Leistung und Signalen in Smart Meter-, Zutrittskontroll- und IoT-Anwendungen.

Hauptmerkmale

• Leistung & Signal Hybrid – 2 Leistungskontakte (7A/125V, Φ1,2mm) und 3 Signalkontakte (2A/60V, Φ1,0mm) in einem Steckverbinder zur Reduzierung der Kabelanzahl und Vereinfachung der Installation.
• Für Smart Devices geeignet – Geeignet für Smart Meter, intelligente Türschlösser, intelligente Beleuchtung, IoT-Sensorknoten und ähnliche Geräte mit kombinierten Versorgungs- und Steuerleitungen.
• Push-Locking Mechanismus – Werkzeuglose Steckverbindung mit sicherer Verriegelung für schnelle Montage und Wartung im Feld.
• IP67 wasserdicht & staubdicht – Gegen Staub und zeitweilige Eintauchung abgedichtet; höhere IP-Werte (z. B. IP69K) auf Anfrage verfügbar für Reinigungsumgebungen.
• Kompaktes M12-Design – Standard-M12-Footprint für beengte Gehäuse.
• Bewährte Zuverlässigkeit – Gehäuse nach UL94 V-0, Kontakte aus Kupferlegierung, großer Betriebstemperaturbereich (-40°C bis 105°C) und ausgelegt für 500+ Steckzyklen.
• Globale Zertifizierungen – Herstellung in ISO9001-zertifizierten Betrieben; konform mit CE, UL und RoHS.

Anwendungen

• Smart Meter und Energiewandmessung
• Intelligente Türschlösser und Zutrittskontrollsysteme
• Intelligente Beleuchtung und Außen-LED-Anlagen
• IoT-Sensorknoten und Umweltüberwachungsgeräte
• Sensoren und Aktoren in der Industrieautomation

Produkt-Tabelle – Werte für die 2+3 (5-polig Hybrid) Konfiguration
Anzahl der Pins: 5 Pin
Kontaktdurchmesser X Anzahl: 1,2+1,0mm
Strombelastbarkeit: 7A+2A
Spannungsbewertung: 125V+60V
Prüfspannung: 1000V
Kabelführungsquerschnitt: 0,3mm²-1,0mm² (24-18AWG)
Durchmesserbereich: MAX φ8.5mm
Schutzgrad: IP67
Anschlussart: Push Locking
Entflammbarkeitsklasse: UL94-V0
Betriebstemperatur: -40℃ – 105℃
Zertifizierung: ISO9001, CE, UL, ROHS

Zusätzliche technische Hinweise

• Gehäuse: UL94 V-0 flammwidriges technisches Kunststoffgehäuse für elektrischen Schutz.
• Kontakte: Kontakte aus Kupferlegierung für stabile Leitfähigkeit und lange Lebensdauer.
• Steck-Lebensdauer: Validiert für über 500 Steckzyklen zur Unterstützung wiederholter Feldverbindungen.
• Optionale kundenspezifische Merkmale: IP69K und spezielle Kabeldichtungsvarianten für anspruchsvolle oder reinigungsintensive Umgebungen (Sonderbestellung).

Eigenschaften / Technische Spezifikationen

• Serie: M12
• Bezeichnung: 2+3 Pin Hybrid (Leistung + Signal)
• Strom: Leistungs-Pins 7A / Signal-Pins 2A
• Nennspannung: Leistung 125V / Signal 60V
• Schutzart: IP67 (Standard)
• Gehäusematerial: Technischer Kunststoff, UL94 V-0
• Kontaktmaterial: Kupferlegierung
• Temperaturbereich: -40℃ bis 105℃
• Zugelassenes Kabel: 0,3mm² bis 1,0mm² (24-18 AWG)
• Stecklebensdauer: 500+ Zyklen
• Normen & Zertifizierungen: ISO9001, CE, UL, RoHS
