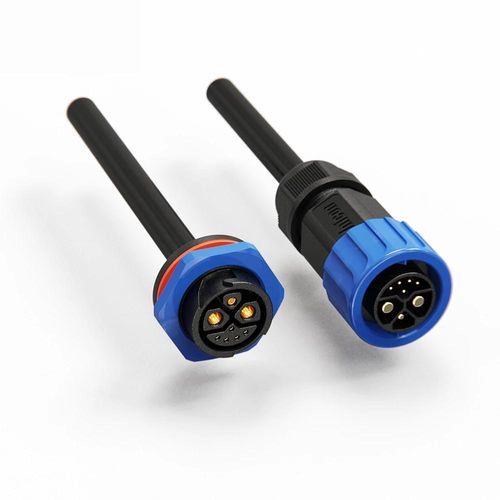

Hybrid-Steckverbinder

Kabel zu KabelrundPush-to-Lock

Produktübersicht

• Hybrid Leistung & Signal – Drei Kontaktgrößen in einem 8-poligen Stecker: 50A power (φ3.6mm), 15A power (φ2.0mm) und 5A signal (φ1.0mm), unterstützt Mehrspannungsübertragung 300V+125V+60V.
• Push-Lock Mechanismus – Werkzeuglose Schnellverbindung und -trennung mit selbstverriegelndem Design, geeignet für häufige Kupplungszyklen.
• IP67 wasserdicht & staubdicht – Vollständig abgedichtetes Design für zuverlässige Leistung in nassen, staubigen und Außenumgebungen.
• Vielseitige Kabelkompatibilität – Nimmt Kabel 0.3mm²–6mm² (24–9 AWG) mit max. Außendurchmesser φ16mm auf.
• Industrielle Ausführung – UL94 V-0 flammwidriges Gehäuse und Kupferlegierungskontakte; großer Betriebstemperaturbereich.
• Weltweite Zertifizierungen – ISO9001, CE, UL, RoHS zertifiziert.

Spezifikationen
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3
Anzahl Kontakte | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Kontaktdurchmesser X Anzahl | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Strombelastbarkeit | 50A+5A | 50A+15A+5A | 20A+5A
Spannungsfestigkeit | 300V+60V | 300V+125V+60V | 125V+60V
Durchschlagsfestigkeit | 5000V | 3000V | 3000V
Kabelquerschnitt | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Durchmesserbereich | MAX φ16mm | MAX φ16mm | MAX φ16mm
Schutzgrad | IP67 | IP67 | IP67
Anschlussart | Push Locking | Push Locking | Push Locking
Brandverhalten | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Eigenschaften / Technische Daten

• Serie: M23-Serie
• Handelsbezeichnung: 8-polige Hybridkonfiguration (2+1+5)
• Kontaktdurchmesser: φ3.6mm (Leistung), φ2.0mm (Leistung), φ1.0mm (Signal)
• Strombewertung: 50A (Hauptversorgung) + 15A (Sekundärversorgung) + 5A (Signal)
• Spannungsbewertung: 300V + 125V + 60V (Mehrspannungsunterstützung)
• Durchschlagsfestigkeit: 3000V (für 8-polige Konfiguration)
• Unterstützter Kabelquerschnitt: 0.3mm² – 6mm² (24–9 AWG)
• Max. Kabeldurchmesser: MAX φ16mm
• Schutzart: IP67 (wasserdicht & staubdicht)
• Anschlussmethode: Push-Locking (selbstverriegelnd, werkzeugfrei)
• Gehäusematerial / Brandklasse: UL94 V-0 selbstverlöschend
• Kontaktmaterial: Kupferlegierung
• Betriebstemperaturbereich: -40℃ bis 105℃
• Typische Kupplungszyklen: ausgelegt für 500+ Zyklen
• Zertifizierungen: ISO9001, CE, UL, RoHS
