Hybrid-Steckverbinder

rundSchraubenmit Schraubverriegelung

Kurzbeschreibung

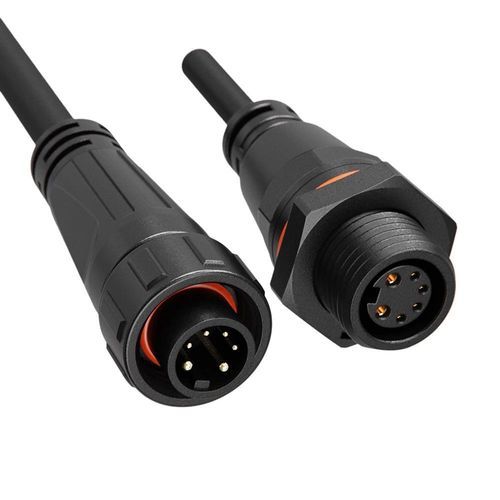

M16 hybrider IP68-Steckverbinder 10A+5A, der Strom- und Signalkontakte in einem schraubverriegelten Gehäuse kombiniert; als feldkonfektionierbar oder mit Kabel konfektioniert erhältlich.

Produktübersicht

• Leistung & Signal Hybrid – 2 Leistungsstifte (10A/125V, Φ1.5mm) und 4 Signale (5A/60V, Φ1.0mm) in einem M16-Steckverbinder zur Vereinfachung der Verkabelung und Einsparung von Platz.
• Schraubverriegelung – Gewindekupplung für sichere Verbindungen mit antivibrationsgerechter Ausführung für industrielle Einsatzfälle.
• IP68 Wasserdicht – Abgedichtet gegen Staub und längeres Untertauchen; IP69K-Option für Hochdruckreinigung verfügbar.
• Kompaktes M16-Format – Gemischte Kontaktanordnung für platzbeschränkte Installationen und komplexe Systeme.
• Montageoptionen – Als feldkonfektionierbare Variante (löten/Crimpen) oder als Kabelkonfektion erhältlich.
• Zertifizierungen – ISO9001, CE, UL, RoHS; TUV-Varianten dort, wo zutreffend.

Wesentliche Merkmale & Vorteile

• IP68-Dichtung bietet zuverlässigen Schutz in rauen Industrieumgebungen; IP69K optional für aggressive Reinigungen.
• Betriebstemperaturbereich -40°C bis +105°C (einige Varianten bis +125°C für Energiespeicheranwendungen).
• Gehäuse mit Flammschutz UL94-V0 für bessere Brandsicherheit und Stoßfestigkeit.
• Langlebiges Design mit >500 Steckzyklen zur Unterstützung häufiger Verbindungszyklen.

Spezifikationstabelle
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4 | Spezifikation 5 | Spezifikation 6 | Spezifikation 7
Stiftzahl | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Stiffdurchmesser X Anzahl | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Bemessungsstrom | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Bemessungsspannung | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Durchschlagsfestigkeit | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Kabelquerschnitt | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Durchmesserbereich | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Schutzart | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Anschlussart | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung
Brennverhalten | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Technische Spezifikationen

• Modell / Formfaktor: M16-Gehäuse, hybrid 2 Leistung + 4 Signalkontakte (2+4 Pin).
• Leistungskontakte: 2 × Φ1.5mm, 10A jeweils (125V).
• Signalkontakte: 4 × Φ1.0mm, 5A jeweils (60V).
• Kabelkompatibilität: hybride Kombinationen (z. B. 0.75+0.5mm²; 20–18 AWG für Leistung, 24–20 AWG für Signal).
• Durchschlagsfestigkeit: bis zu 1500V für viele Belegungen; hybride Variante 500V laut Tabelle.
• Schutzart: IP68 (Staub- und Tauchschutz); IP69K optional.
• Kupplung: Schraubverriegelung (gewindet) mit antivibrationsgerechter Ausführung.
• Gehäusematerial: hochfester, flammhemmender Kunststoff, UL94-V0.
• Betriebstemperatur: -40°C bis +105°C (einige Serien bis +125°C).
• Kontaktlebensdauer: >500 Steckzyklen.
• Zertifizierungen: ISO9001, CE, UL, RoHS, TUV wo zutreffend.
