Hybrid-Steckverbinder
kombiniertrundBajonett

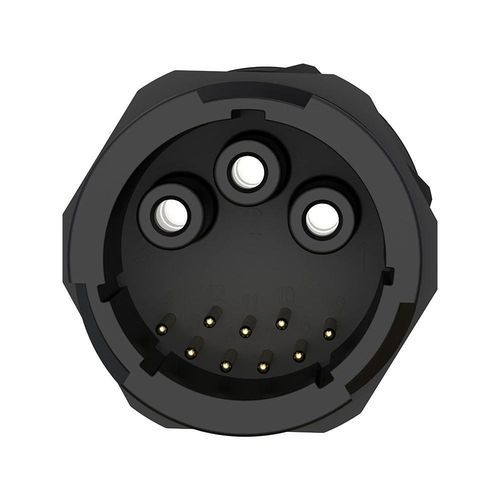

Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - kombiniert / rund / Bajonett
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - kombiniert / rund / Bajonett
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - kombiniert / rund / Bajonett - Bild - 2
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - kombiniert / rund / Bajonett - Bild - 3
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - kombiniert / rund / Bajonett - Bild - 4
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - kombiniert / rund / Bajonett - Bild - 5
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - kombiniert / rund / Bajonett - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Hybrid, kombiniert
Form
rund
Verbindungtyp
Bajonett
Größe
M40
Elektrische Merkmale
3 polig, mit 2 Spindeln, 4 polig, 2+4 polig, 5 polig, 3+9 polig
Material
Kunststoff
Schutzfaktor
IP67, IP68, IP69K
Norm
RoHS, cULus
Weitere Eigenschaft
schwerentflammbar, für viele Verbindungszyklen
Primärstrom

10 A, 50 A, 120 A, 150 A

Spannung

60 V, 300 V, 600 V, 1.500 V

Betriebstemperatur

Min: -40 °C
(-40 °F)

Max: 105 °C
(221 °F)

Beschreibung

Produktzusammenfassung
M40 hybrider wasserdichter Bajonettstecker 50A+10A für industrielle Steuerungssysteme, vereint Strom- und Mehrsignalkontakte in einem kompakten Gehäuse.

Produktübersicht
  • Hybrid Strom und Signal – 3 × 50A Leistungsstifte (3,6 mm) und 9 × 10A Signalkontakte (1,5 mm) integriert.
  • Bajonettverschluss – Vierteldreh-Schnellverbindung mit Vibrationssicherung für zuverlässige mechanische Kupplung.
  • Wasser- und Staubschutz – IP67 Standard; IP68 und IP69K auf Anfrage verfügbar.
  • Kompatibel mit Steuerungssystemen – geeignet für PLC-Netzwerke, Automations-Feedback und Schalttafelanschlüsse.
  • Zertifizierungen – ISO9001, CE, UL, RoHS, TUV.

Wesentliche technische Daten
  • Serie / Modell: M40
  • Konfiguration: 3+9 Pol (Leistung + Signal)
  • Leistungskontakte: 3 × 3,6 mm, 50A
  • Signalkontakte: 9 × 1,5 mm, 10A
  • Nennstrom (3+9): 50A + 10A
  • Nennspannung (3+9): 300V + 60V
  • Durchschlagsfestigkeit: 1500V
  • Kabellquerschnitt: Leistung 1,0–6 mm² (18–9 AWG); Signal 0,3–0,75 mm² (24–18 AWG)
  • Max. Außendurchmesser: MAX φ25,0 mm
  • Schutzart: IP67 (Standard); IP68/IP69K optional
  • Verbindungsart: Bajonettverschluss (Vierteldreh)
  • Flammwidrigkeit: Gehäuse UL94 V-0
  • Betriebstemperatur: -40°C bis +105°C
  • Lebensdauer: ≥500 Steckzyklen

Vorteile und technische Highlights
  • Zuverlässige Abdichtung gegen Wasser und Staub für Außen- und Industrieeinsatz.
  • Großer Temperaturbereich; Hochtemperaturvarianten für spezielle Anwendungen verfügbar.
  • Hochfester, flammwidriger Konstruktionskunststoff (UL94 V-0).
  • Robustes mechanisches Design: Stoßfestigkeit und vibrationssicherer Bajonettverschluss.
  • Für langfristigen Industrieeinsatz mit internationalen Zertifizierungen entwickelt.
