Stromversorgungs-Steckverbinder

Kabel zu Kabelrundmit Verriegelung

Überblick

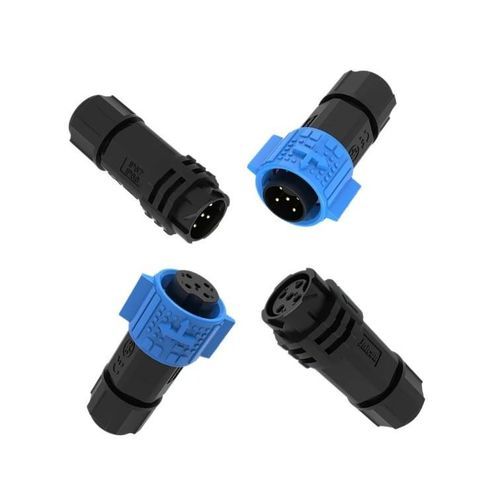

Wasserdichter M19 Rundsteckverbinder 5‑polig, 15A, mit Push‑Lock Verriegelung und Schutzart IP67, ausgelegt für industrielle Stromversorgungen, Außenanwendungen und Marine‑Einsatz.

Hauptmerkmale

• 15A Mehrfachkontakt‑Strom: Φ2,0mm Kontakte aus Kupferlegierung liefern 15A/300V in der 5‑poligen Ausführung.
• Push‑Lock Verriegelung: Werkzeugfreies Schnellstecken/-lösen mit antivibrations Sicherung.
• IP67‑Schutz: Gehäuse vollständig dicht gegen Staub und zeitweiliges Untertauchen—geeignet für Außen- und Marine‑Umgebungen.
• Kabelflexibilität: Unterstützt 0,5mm²–1,5mm² (20–16 AWG).
• Internationale Zulassungen: ISO9001, CE, UL, TUV und RoHS für die Produktreihe.

Spezifikationen (komplette Varianten‑Tabelle)
Product Details | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Diameter Range | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Produktdetails
Das M19 5‑pol‑Modell verwendet Φ2,0mm Stromkontakte aus Kupferlegierung, die 15A liefern, ergänzt durch kleinere Signalkontakte in hybriden Varianten. Push‑Lock‑Verriegelung mit antivibrations Design sorgt für sichere Verbindung. Vollständig dichtes Gehäuse nach IP67, UL94‑V0‑Gehäuse und ein breiter Betriebstemperaturbereich (-40°C bis 105°C). Zertifiziert nach ISO9001, CE, UL, TUV und RoHS.

Technische Spezifikationen

• Modell / Serie: M19
• Kontaktart & Größe: Φ2,0mm Stromkontakte aus Kupferlegierung; 0,8mm Signalkontakte je nach Ausführung
• Bemessungsstrom: 15A (Strom) und 5A (Signal) — 15A+5A für die 5‑polige Hybrid‑Variante
• Betriebsspannung: 300V (Strom) + 60V (Signal) für die hybride 5‑polige Ausführung
• Durchschlagsfestigkeit: 1000V
• Unterstützte Kabelquerschnitte: 0,5mm²–1,5mm² (20–16 AWG)
• Kabelfremdmaß: φ 4.5 – φ 11 mm
• Schutzgrad: IP67 (staubdicht und zeitweise untertauchbar)
• Anschlussart: Push‑Lock (werkzeugfrei, antivibrations)
• Betriebstemperatur: -40°C bis 105°C
• Gehäuse‑Flammwidrigkeit: UL94‑V0
• Typische Steckzyklen: ≥500 Zyklen
• Zertifizierungen: ISO9001, CE, UL, TUV, RoHS
