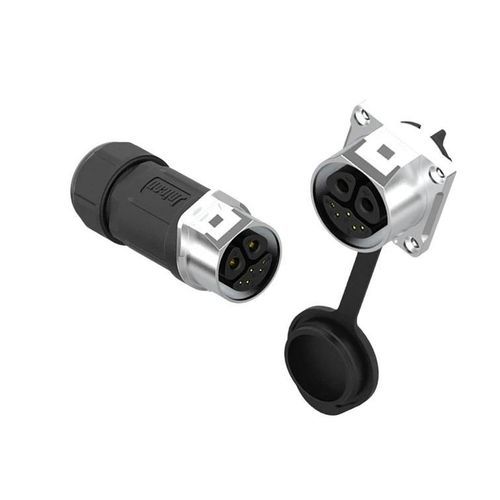

Hybrid-Steckverbinder

Kabel zu Kabelmit ClipverriegelungHochstrom

Produktübersicht
Wasserdichter Hybrid-Steckverbinder, der 50A‑Leistungskontakte und 5A‑Signalkontakte in einem kompakten, IP67‑klassifizierten Gehäuse kombiniert – geeignet für Außenanwendungen und industrielle Systeme für Smart Lighting und Steuerung.

Überblick

• Hybrid Strom und Signal: 50A Leistungspins (3,6 mm) und 5A Signalpins (1,0 mm) in einem Steckverbinder zur Vereinfachung der Verdrahtung und Platzersparnis.
• QuickLock‑Mechanismus: werkzeugfreies Einrasten mit hörbarem Klick und antivibrations Sicherung für zuverlässigen Halt.
• IP67‑Schutz: staubdicht und geschützt gegen zeitweiliges Untertauchen für raue Außenumgebungen.
• Smart‑Lighting‑bereit: geeignet für LED‑Module, Lichtsteuerungen und hybride Strom/Signal‑Architekturen.
• Internationale Zulassungen: ISO9001, CE, UL, RoHS; Fertigung in IATF/ISO‑fähigen Werken.

Produktspezifikationen (Tabelle)

• Anzahl Pins: 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+5 Pin
• Pin‑Durchmesser × Anzahl: 3,6 mm | 3,6 mm | 2,7 mm | 2,7 mm | 3,6 + 1,0 mm
• Strombelastbarkeit: 50A | 50A | 30A | 30A | 50A + 5A
• Spannungsfestigkeit (Nennspannung): 300V | 300V | 300V | 300V | 300V + 60V
• Durchschlagfestigkeit: 2000V | 2000V | 1500V | 1500V | ~1500V
• Kabelquerschnitt: 1,5 mm²–6 mm² (16–9 AWG) | 1,5 mm²–6 mm² (16–9 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG)
• Maximaler Durchmesserbereich: MAX Φ16,0 mm
• Schutzart: IP67
• Anschlussart: QuickLock (werkzeugfrei)
• Flammschutzklasse: UL94‑V0
• Betriebstemperatur: -40℃ – 105℃
• Zertifizierungen: ISO9001, CE, UL, RoHS

Eigenschaften / technische Daten

• Serie / Modell: MJ24 (2+5 Pin Hybrid‑Variante).
• Leistungskontakte: 50A Leistungspins (Durchmesser 3,6 mm), ausgelegt für 50A im Leistungsbereich.
• Signalkontakte: 5A Signalpins (Durchmesser 1,0 mm), ausgelegt für 5A im Signalbereich.
• Kombinierte Nennwerte (2+5 Pin): 50A (Leistung) + 5A (Signal).
• Bemessungsspannung: 300V für Leistungskontakte; zusätzlich 60V für Signal (angegeben als 300V + 60V für die Hybrid‑Variante).
• Durchschlagfestigkeit: ca. 1500V für die 2+5 Pin Variante.
• Kabelquerschnitt‑Kompatibilität: typischerweise 1,0 mm²–4 mm² (18–12 AWG) für die Hybrid‑Variante.
• Maximaler Kabeldurchmesser: MAX Φ16,0 mm.
• Schutzart: IP67 (staubdicht und Schutz gegen zeitweilige Untertauchen).
• Verriegelungsmechanismus: QuickLock werkzeugfreie Verriegelung mit hörbarem Klick und antivibrations Haltefunktion.
• Gehäusematerial & Flammschutzklasse: gehäuse mit UL94‑V0 Flammwidrigkeit.
• Betriebstemperaturbereich: -40℃ bis +105℃.
• Kontaktlebensdauer: ausgelegt für hohe Steckzyklen (Referenz 500+ Zyklen für die Serie).
• Zertifizierungen: ISO9001, CE, UL, RoHS (serienbezogene Zertifizierungen).
