Hybrid-Steckverbinder

DatenStromversorgungKabel zu Kabel

Produktübersicht

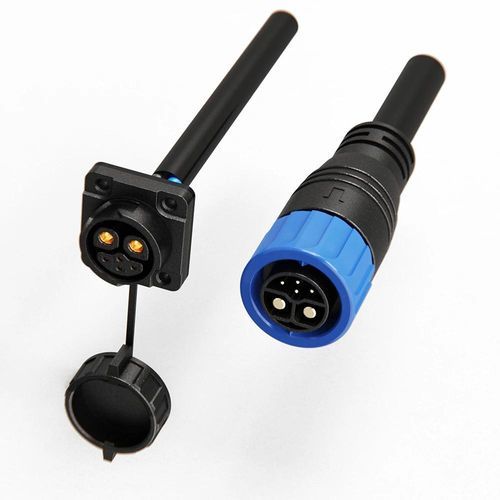

50A+5A hybrider Push-Lock wasserdichter Steckverbinder mit IP67-Schutz, kombiniert Leistungs- und Signalübertragung für industrielle Automatisierung und Energiesysteme. Entwickelt, um die Verkabelung zu vereinfachen, indem Hochstrom-Leistungskontakte und Signalkontakte in einem M23-Gehäuse integriert werden, bei gleichzeitig robuster Abdichtung und vibrationsresistentem Kuppeln.

Hauptmerkmale

• Hybrid-Design für hohe Ströme – 50A Leistungskontakte (φ3.6mm) und 5A Signalkontakte (φ1.0mm) in einem 6-poligen Steckverbinder, vereinfacht die Verkabelung und spart Schaltschrankplatz.
• Push-Locking Mechanismus – Werkzeugloses Schnellverbinden und Trennen mit selbstverriegelndem Design für sichere und vibrationsresistente Verbindungen.
• IP67 wasserdicht & staubdicht – Vollständig gegen Wasser und Staub abgedichtet für zuverlässigen Betrieb in rauen industriellen und Außenumgebungen.
• Breite Kabelkompatibilität – Unterstützt 0.3mm²–6mm² (24–9 AWG) Kabel mit max. φ16mm Durchmesser, flexibel für verschiedene Installationen.
• Hochleistungsmaterialien – Gehäuse aus flammhemmendem Kunststoff UL94 V-0 und Kontakte aus Kupferlegierung mit Silberbeschichtung für ausgezeichnete Leitfähigkeit.
• Weltweite Zertifizierungen – UL, TUV, CE und RoHS zertifiziert.

Produktangaben (Tabelle)
Produktdetails — Spezifikation 1 — Spezifikation 2 — Spezifikation 3
Polanzahl — 6（2+4） Pol — 8（2+1+5） Pol — 15（2+13） Pol
Kontaktdurchmesser X Anzahl — φ3.6+φ1.0 — φ3.6+φ2.0+φ1.0 — φ2.4+φ1.0
Nennstrom — 50A+5A — 50A+15A+5A — 20A+5A
Nennspannung — 300V+60V — 300V+125V+60V — 125V+60V
Prüfspannung — 5000V — 3000V — 3000V
Kabellitze/Querschnitt — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG)
Durchmesserbereich — MAX φ16mm — MAX φ16mm — MAX φ16mm
Schutzart — IP67 — IP67 — IP67
Verbindungsart — Push Locking — Push Locking — Push Locking
Brandverhalten — UL94-V0 — UL94-V0 — UL94-V0
Betriebstemperatur — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Zertifizierung — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Technische Spezifikationen

• Serie / Modell: M23-Serie (6-polige Hybrid-Variante)
• Polkonfiguration: 6 Pole (2 Leistung + 4 Signal)
• Leistungskontakt Größe: φ3.6 mm (Leistungskontakte)
• Signalkontakt Größe: φ1.0 mm (Signalkontakte)
• Nennstrom: 50A (Leistung) + 5A (Signal)
• Nennspannung: 300V (Leistung) + 60V (Signal)
• Prüfspannung: 5000V
• Unterstützter Kabelquerschnitt: 0.3 mm² – 6 mm² (24 – 9 AWG)
• Max. Kabeldurchmesser: φ16 mm
• Schutz: IP67 (wasserdicht und staubdicht)
• Anschlussart: Push-Locking (werkzeuglos, selbstverriegelnd)
• Gehäusematerial: UL94 V-0 flammgeschützter Technik-Kunststoff
• Kontaktmaterial/Finish: Kontakte aus Kupferlegierung mit Silberbeschichtung
• Betriebstemperatur: -40°C bis +105°C
• Kontaktlebensdauer: ausgelegt für >500 Steckzyklen
• Zertifizierungen: ISO9001, CE, UL, RoHS, TUV (Werks-UL/TUV vermerkt)
