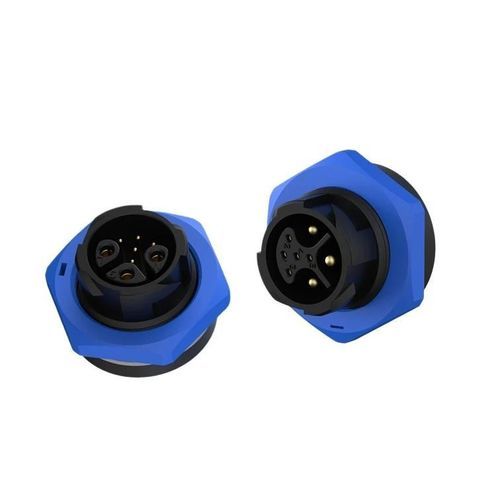

Hybrid-Steckverbinder

Kabel zu KabelPush-to-LockM19

Produktübersicht
15A+5A Hybrid‑Steckverbinder mit Push‑Lock‑Verriegelung, der Strom und Mehrfachsignale in einem M19‑Gehäuse für industrielle Steuerungssysteme kombiniert.

Hauptmerkmale

• Strom- & Mehrfachsignal‑Hybrid – 3 Leistungs‑Pins (15A/300V, Φ2,0 mm) und 5 Signal‑Pins (5A/60V, Φ0,8 mm) in einem Steckverbinder, wodurch komplexe Verkabelungen vereinfacht werden.
• Push‑Lock‑Mechanismus – Werkzeugfreie Schnellverbindung und -trennung für zügige Montage.
• IP67 wasserdicht – Vollständig gegen Wasser und Staub abgedichtet, zuverlässig in rauen Industrieumgebungen. IP69K als optionale Anpassung für anspruchsvolle Reinigungsanwendungen verfügbar.
• Kompaktes Design – 8‑polige Konfiguration im M19‑Gehäuse maximiert die Funktionalität und spart Schalttafelfläche.
• Globale Zertifizierungen – ISO9001, CE, UL, RoHS (TUV für die Serie genannt).

Vorteile
Zuverlässiger Schutz gegen Wasser und Staub (IP67; optional IP68/IP69K bei ausgewählten Modellen). Breiter Betriebstemperaturbereich: -40℃ – 105℃ (bei bestimmten Serien bis +125℃). Hochfester, UL94‑V0 flammhemmender Kunststoff für selbstverlöschende Eigenschaften und Schlagfestigkeit. Ausgelegt für über 500 Steckzyklen zur Gewährleistung langfristiger Haltbarkeit und stabiler Kontaktleistung.

Spezifikationen (3+5 Pin)
Anzahl Pins: 3+5 Pin
Pin‑Durchmesser × Anzahl: 2,0 + 0,8 mm
Strombelastbarkeit: 15A (Leistung) + 5A (Signal)
Spannungsfestigkeit: 300V (Leistung) + 60V (Signal)
Durchschlagfestigkeit: 1000V
Kabelfquerschnitt: 0,5 mm² ~ 1,5 mm² (20 ~ 16 AWG)
Durchmesserbereich: φ 4,5 – φ 11 mm
Schutzart: IP67
Anschlussart: Push Locking (werkzeugfrei)
Entflammbarkeitsklasse: UL94‑V0
Betriebstemperatur: -40℃ – 105℃
Zertifizierungen: ISO9001, CE, UL, RoHS

Zusätzliche technische Hinweise
• 3 Leistungs‑Pins (Φ2,0 mm) führen höhere Ströme; 5 Signal‑Pins (Φ0,8 mm) unterstützen mehrere Signalleitungen.
• Entwickelt, um sperrige Maschinenverkabelungen zu vereinfachen und Signalstörungen zu reduzieren, indem Leistung und Signal in einem einzigen M19‑Gehäuse integriert werden.
