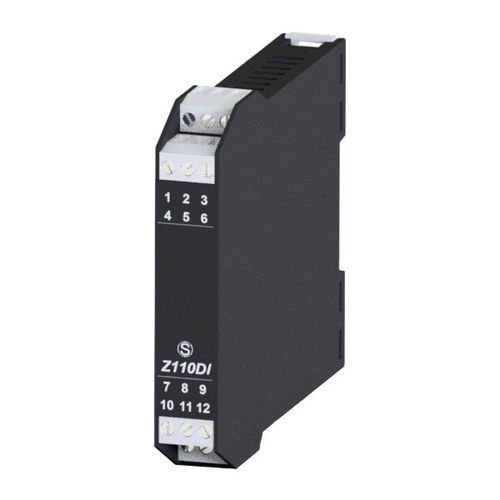

Galvanischer Isolator Z110DI

4-20mAStromschleifengespeist

Produktbeschreibung: Der Z110DI ist ein selbstversorgter galvanischer Stromschleifen-Isolator. Er akzeptiert 4-20 mA Stromsignale und misst und überträgt sie auf einem isolierten analogen Ausgang mit einem 4-20 mA Stromausgang. Der Z110DI gewährleistet eine Isolation von 3.000 Vrms zwischen Eingang und Ausgang sowie zwischen den Kanälen. Technische Daten: - Stromversorgung: Selbstversorgt aus der Eingangsschleife - Isolation: 3.000 Vrms - Schutzgrad: IP20 - Ansprechzeit: < 1ms - Genauigkeitsklasse: Er% = 0.025 X (RL/100) + 0.025 (Bezogen auf den Nennbereich) - Temperaturdrift: <10ppm - Betriebstemperatur: -25..+70°C - Abmessungen: 17.5 x 100 x 112 mm - Anschlüsse: Abnehmbare Schraubklemmen - Gehäuse: PA6, schwarze Farbe - Montage: 35 mm DIN-Schiene (IEC/EN 60715) - Gewicht: 100 g - Zertifizierungen: CE, UKCA EINGANGSDATEN: - Kanäle: 2 - Typ: Nennstrom: 4 ÷ 20 mA Betriebsstrom: 0.1÷ 25 mA Spannungsabfall bei 20mA < 2 V; Max. Spannung 30V Durchlassband <100Hz Mindeststrom 10µA AUSGANGSDATEN: - Kanäle: 2 - Typ: Eindrucksstrom 4 ÷ 20 mA Max. Lastwiderstand: 1400 Ω; Max. Spannung 30V Versand- und Exportinformationen: - PRODUKTCODE: Z110DI - BRUTTOGEWICHT (kg): 0.16 - HERKUNFT: IT - CN (Kombinierte Nomenklatur): 85437090 - ECCN: EAR99 Hauptmerkmale / Technische Spezifikationen: - Selbstversorgt aus der Eingangsschleife - Isolation von 3.000 Vrms zwischen Eingang/Ausgang und zwischen den Kanälen - Schutzgrad: IP20 - Ansprechzeit: < 1ms - Genauigkeit: Er% = 0.025 X (RL/100) + 0.025 - Temperaturdrift: <10ppm - Betriebstemperatur: -25..+70°C - Abmessungen: 17.5 x 100 x 112 mm - Abnehmbare Schraubklemmen - Gehäuse: PA6, schwarze Farbe - Montage: 35 mm DIN-Schiene (IEC/EN 60715) - Gewicht: 100 g - Zertifizierungen: CE, UKCA - Eingang: 2 Kanäle, 4-20 mA nominal, 0.1-25 mA Betrieb, Spannungsabfall bei 20mA <2V, max. Spannung 30V, Durchlassband <100Hz, Mindeststrom 10µA - Ausgang: 2 Kanäle, 4-20 mA, max. Lastwiderstand 1400 Ω, max. Spannung 30V
