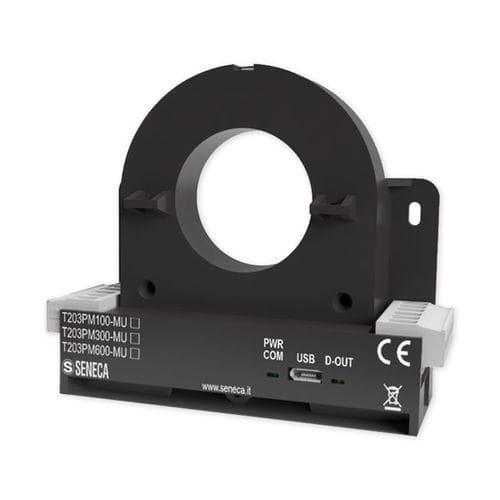

Frequenzmesser-Leistungsmessgerät T203PM300-MU

MultimeterEnergieverbrauchmit Qualitätsanalysator für Spektrum und Leistung

Einphasen-Leistungsmesser mit direkter Strom- und Energiemessung bis 300 A Der T203PM300-MU ist ein einphasiger AC/DC TRMS-Netzwerkanalysator mit ModBUS-Schnittstelle, analogem und digitalem Ausgang sowie Eingängen mit Strommessbereichen bis 300 A und Spannung 290 Vac, 1000 Vdc. Das Gerät führt direkte Messungen von Strom und Energie ohne externe CTs durch. Der T203PM300-MU misst Spannungs-, AC/DC-Strom-, Wirk-/Blind-/Scheinleistungs-, Leistungsfaktor-, Frequenz- und Oberschwingungsverzerrungswerte (THD) und überträgt diese auf einen analogen oder digitalen Ausgang. Die T203PM-Modelle haben eine Analysefähigkeit bis zur 21. Oberschwingung und sind mit einem digitalen Kontakt ausgestattet, der als Alarm oder Zähler verwendet werden kann. Die Konfiguration erfolgt über die EASY SETUP 2-Software und einen Micro-USB-Programmieranschluss. Die T203PM-Leistungsmesser sind besonders robust, da sie einen weiten Betriebstemperaturbereich von -25..+65°C, eine Isolierung bis zu 3 kVac (auf blanken Leitern) und die Sicherheitsklasse CAT. III 600V (blanker Leiter) und 1kV (isolierter Leiter) aufweisen. Die Geräte können auf einer IEC EN60715 35mm DIN-Schiene montiert, mit Wanddübeln befestigt oder mit Kabelbindern aufgehängt werden. In Kombination mit Geräten wie den Z-KEY/R-KEY-Gateways können sie problemlos in Ethernet-Netzwerke und komplexe Systeme integriert werden. Technische Spezifikationen: - Stromversorgung: 11 - 28 Vdc - Max. Aufnahme: Typisch: < 70 mA @ 24 Vdc - Isolierung: 3 kVac (auf blanken Drähten) - Statusanzeigen: Stromversorgung, USB-Kommunikation, digitaler Ausgang - Installationskategorie/Überspannung: CAT. III 600V (blanker Leiter), CAT. III 1kV (isolierter Leiter) - Frontschutzklasse: IP20 - Montage: DIN 35mm IEC EN60715-Schiene, Wandmontage mit Dübeln, Aufhängung mit Kabelbindern - Anschlüsse: 6-polige abnehmbare Schraubklemmen, 5 mm Rastermaß für Kabel bis 2,5 mm² - Micro USB: für Programmierung und Firmware-Upgrade - Betriebstemperatur: -25..+65°C - Abmessungen: 95 x 75 x 35 mm - Gewicht: 150 g - Gehäuse: PA6, Farbe schwarz Mess- und Berechnungsvorlagen: - Abtastzeit: 47.000 sps - Einschwingzeit RMS-Werte: 500..1000 ms (bis zu 99,5%) Gemessene Parameter: - Momentanwerte: Spannung, AC/DC-Strom, Wirk-/Blind-/Scheinleistung, Leistungsfaktor, Frequenz, THD - Durchschnitts-/Max-/Min-Werte: Spannung, AC/DC-Strom, Wirk-/Blind-/Scheinleistung, Leistungsfaktor, Frequenz, THD - Oberschwingungen: Bis zur 21. - Genauigkeitsklasse: 0,5% f.s. @ 50/60 Hz, 23°C (über 2% f.s.); 1% f.s. @ 50/60 Hz, 23°C (über 2% f.s.) Kommunikation: - Serielle Schnittstelle: 1x RS485-Port - Protokoll: ModBUS RTU - Entfernung: Bis zu 1.200 m - Konnektivität: Max. 32 Knoten - Anschluss: 1x Micro USB-Programmieranschluss Mess-Eingänge: - Spannung / Strom: Bis zu 0..300 A oder 0..290 Vac (AC/DC TRMS); 0..1000 Vdc TRMS DC Bipolar Scheitelfaktor: 100A = 1,7 / 300A = 1,9 / 600A = 1,9 Durchlassband: 1,4 kHz Überlast: 3 x IN kontinuierlich Integrierte I/O: - Kanäle: 1DO, 1AO - Digitaler Ausgang: AKTIV 0 - Vdc, max. Last 50mA - Analoger Ausgang: Spannung: 0..10 Vdc, Mindestlast 2kΩ. Verpolungs- und Überspannungsschutz Auflösung: 13,5 f.s.AC Fehler bei EMI: < 1 % Temperaturkoeffizient: < 200 ppm/°C Hysterese bei der Messung: 0,2% f.s. Ansprechzeit: < 200 ms Programmierung: EASY SETUP 2 Zertifizierungen/Kennzeichnungen: CE Normen: EN61000-6-4, EN61000-6-2, EN61010-1
