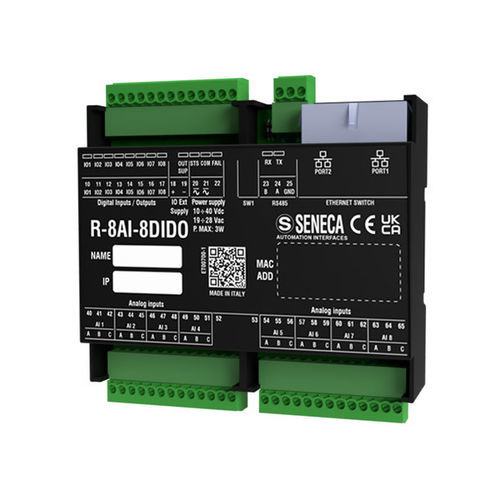

Analoges E/A-Modul R-8AI-8DIDO-2-P

digitalModbusPROFINET

Profinet IO Modul mit 8 universellen analogen Eingängen und 8 digitalen Ein-/Ausgangskanälen. Das R-8AI-8DIDO Profinet-Digitalmodul ist für flexible Verkabelung, begrenzten Installationsraum und Anwendungen mit hoher I/O-Dichte mit integrierten Netzwerkmöglichkeiten konzipiert. Mit zwei 10/100 Mbps Ethernet-Ports bietet dieses Modul 8 analoge Eingänge und 8 digitale Kanäle, die jeweils individuell als digitaler Eingang oder Ausgang konfiguriert werden können. Die Konfiguration ist über einen Webserver mit HTML5-Unterstützung oder einen DIP-Schalter möglich. Das Modul kann im Ethernet-Daisy-Chain-Modus mit Fehlerbypass verbunden werden, um die Kontinuität der Ethernet-Verbindung auch bei Ausfall eines Moduls zu gewährleisten. Die Konfiguration wird durch Software wie softPLC CODESYS und die TiA Portal/Simatic Step7-Designumgebung erleichtert. - Stromversorgung: 10..40 Vdc; 19..28 Vac - Maximaler Verbrauch: 3 W - Maximale Isolation: 1,5 kVac - Statusanzeigen: Stromversorgung, Ein-/Ausgangsstatus, STS (IP-Adresse/DHCP), Ethernet TRF/LNK - Schutzgrad: IP20 - Betriebstemperatur: -25..+65°C - Abmessungen (BxHxT): 106 x 90 x 32 mm - Gewicht: 170 g - Gehäuse: Pc/ABS-Material selbstverlöschend UL94-V0, schwarz - Anschlüsse: 3,5 mm Pitch-Klemmen und doppelter RJ45-Anschluss - Montage: Auf DIN EN 60715-Schiene, Wand-/Panelmontage - Programmierung: Integrierter Webserver, DIP-Schalter - Besondere Merkmale: Doppelte Ethernet-Daisy-Chain-Verbindung, LAN-Fehlerbypass - Schnittstellen: 2x Ethernet-Ports (LAN-Fehlerbypass) 100 baseT auf RJ45 - 100 Mbps (TCP-IP) - Protokolle: Profinet IO - Kabel: CAT5 oder CAT5e ungeschirmt - ModBUS-Kommunikation: Bis zu 64 Knoten ohne Repeater, maximale Geschwindigkeit 115 kbps - Analoge Eingänge: 8 Kanäle, Spannung: -30 V bis +30 V; -150 mV bis +150 mV, Strom: 0 bis 24 mA, Thermoelement: J, K, T, E, N, R, S, B, L, Pt100 auf AI1: -200°C bis +650°C - Aktualisierungszeit der analogen Eingänge: 4 ms - Digitale E/A: 8 Kanäle, Eingänge: EIN >11V, AUS <4V, Vmax 28V, 9 kΩ; Ausgänge: MOSFET, PNP, max 0,2A, 9-28V - Aktualisierungszeit der digitalen E/A: 4 ms - Zertifizierungen: CE - Normen: EN61000-6-4, EN61000-6-2, EN61010-1
