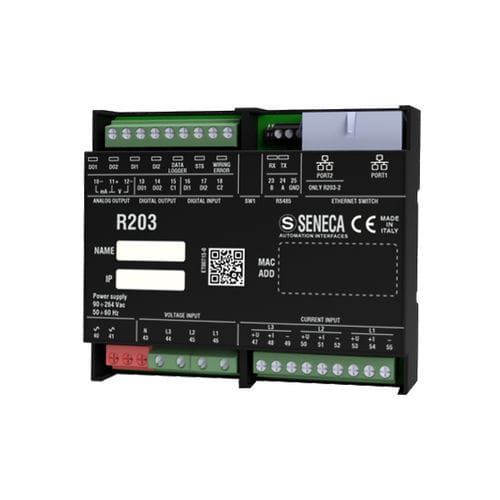

Energieverbrauch-Leistungsmessgerät R203 series

mit Qualitätsanalysator für Spektrum und Leistunganalogdigital

Energiezähler Profinet mit universellem Eingang Der R203 ist ein vielseitiger Energiezähler mit universellem Eingang, der eine breite Palette von Strommesseingängen verarbeiten kann. Er kann spannungsumgewandelte Ströme, direkte Spannungen und Rogowski-Sensoren mit Spannungsausgang bis zu 333 mV verarbeiten. Dieses Instrument bietet mehrere Einfügemodi, einschließlich einphasiger und dreiphasiger 3/4-Draht-Typen, und ist mit dem Profinet-Protokoll kompatibel. Erhältlich mit einer 24 V oder 230 V Stromversorgung, verfügt er über ein kompaktes Design mit einer Tiefe von nur 32 mm, das eine Kettenverbindung mit automatischem Fehlerumgehungsschutz ermöglicht. Der Energiezähler kann Spannungs- (0..10Vdc) und Stromausgangssignale (0/4..20mA) bereitstellen. Er bietet auch erweiterte Funktionen zur Messung von Oberschwingungen bis zur 55. Ordnung für ein besseres Verständnis der Stromqualität. Verfügbare Versionen: R203-2-H-P, R203-2-L-P Technische Daten: - Stromversorgung: 10..30 Vdc (R203-2-L-P), 90..264 Vac (50-60 Hz) (R203-2-H-P) - Maximaler Stromverbrauch: 2.8 W - Isolierung: 3,500 Vac (zu/von Stromkreisen), 1,500 Vac (andere Stromkreise) - Statusanzeigen: Stromversorgung, digitale Kanäle, Verdrahtungsfehler, Ethernet-Port-Aktivität - Installationskategorie: 600 V CAT III - Programmierung: über GSDML-Datei - Genauigkeitsklasse: 0.2% für Spannung/Strom; 0.5% für Leistung - Flash-Speicher: 8 MB - Netzwerkeigenschaften: Dual Daisy Chain Ethernet-Verbindung, LAN-Fehlerumgehung - Energieeigenschaften: Nr. 2 digitale Eingänge @5kHz - Einfügeart / Verbindungsmodus: Einphasig, dreiphasig 3-Draht, dreiphasig 4-Draht, CT, CT mit mV-Ausgang, Rogowski-Transducer, Aron - Frontschutzgrad: IP20 - Montage: DIN-SCHIENEN 35 mm Führung - Anschlüsse: Schraubklemmen - Betriebstemperatur: -25..+65 °C - Abmessungen: 107x90x32 mm - Gewicht: 170 g - Gehäuse: PC/ABS selbstverlöschend UL94-V0, schwarze Farbe Spannungs-/Stromeingänge: - Phasenspannungsmessung: Spannung: bis zu 600 Vac, Frequenz 45 ÷ 65 Hz; VT mit Ausgang bis zu 600 Vac in Bezug auf Neutralleiter - Phasenstrommessung: AT mit Ausgang 1-5 A f.s.; AT mit mV-Ausgang oder Rogowski bis zu 250 mV Integrierte I/Os: - Digitale Eingänge: Nr.2 aktivierbar mit Spannung von 12 bis 24V und 2 digitale Zähler @ 50Hz - Digitale Ausgänge: Nr.2 Kapazität Imax = 50 mA Vmax = 28V - Analoge Ausgänge: Nr.1 einstellbar: in SPANNUNG 0..10 Vdc, minimale Lastwiderstand 2kΩ oder in STROM 0..20, 4..20 mA, maximale Lastwiderstand 500Ω; Übertragungsfehler: 0,1 % des maximalen Bereichs; Thermische Drift: 100 ppm/K KOMMUNIKATION: - Anschlüsse: Nr.2 Ethernet-Ports 100 Mbps (R203-2-x Modelle) - Protokoll: Profinet IO - Verbindungen: Ethernet-Switch mit Daisy Chain-Schutz
