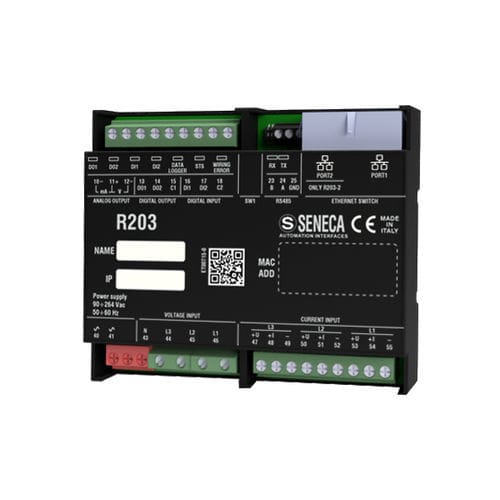

Energieverbrauch-Leistungsmessgerät R203-2 series

analogdigitalfür DIN-Schiene

Der dreiphasige Netzwerkanalysator R203 OPC UA ist so konzipiert, dass er Stromeingangsmessungen über Stromwandler (CTs) mit Strom- oder Spannungsausgang, Spannungswandler (VTs) und Rogowski-Sensoren mit Spannungsausgang bis zu 333 mV akzeptiert. Er unterstützt verschiedene Einfügetypen, einschließlich einphasig, dreiphasig 3/4-Draht und Aron, und ist mit dem OPC UA Server-Protokoll kompatibel (umschaltbar auf Modbus, Profinet oder Ethernet/IP dank der SENECA FLEX-Technologie). Die Ethernet-Schnittstelle ermöglicht das Daisy-Chaining zum nächsten Ethernet-Gerät, wodurch die Verwendung teurer Industrieswitches vermieden und die Verkabelung vereinfacht wird. Der R203 OPC UA gibt einphasige und dreiphasige Werte der wichtigsten elektrischen Größen zurück: Spannung, Strom, Leistung und aktiv, reaktiv, scheinbar, Frequenz, Periode und Leistungsfaktor. Der konfigurierbare analoge Ausgang in Spannung oder Strom ermöglicht es auch, den Analysator als Messumformer zu verwenden. Der R203 OPC UA bietet auch die Messung und Aufzeichnung von Oberschwingungen in Spannung und Strom bis zur 55. Ordnung mit THD (Total Harmonic Distortion)-Berechnung. Diese vielseitige Lösung ist ideal zur Überwachung und Analyse der Leistung von Stromnetzen sowie zur Umwandlung von Messsignalen für industrielle Steuerungs- und Automatisierungssysteme. Technische Spezifikationen: - Stromversorgung: 10..30 Vdc (R203-2-L-U), 90..264 Vac (50-60 Hz) (R203-2-H-U) - Maximaler Stromverbrauch: 2.8 W - Isolierung: 3,500 Vac (zu/von Stromkreisen), 1,500 Vac (andere Kreise) - Statusanzeigen: Eingangs-/Ausgangsstatus, IO-Adressstatus, Verdrahtungsfehler, Ethernet-Transit-/Datenverbindung - Installationskategorie: 600 V CAT III - Programmierung: Webserver, DIP-Schalter - Präzisionsklasse: 0.2% für Spannung/Strom; 0.5% für Leistung - Flash-Speicher: 8 MB - Netzwerkeigenschaften: Dual Daisy Chain Ethernet-Verbindung, LAN-Fehlerbypass - Energieeigenschaften: 2 digitale Eingänge @5kHz - Einfügetyp / Verbindungsmodus: Einphasig, 3-phasig 3-Draht, 3-phasig 4-Draht, CT, CT mit mV-Ausgang, Rogowski-Transducer, Aron - Frontschutzgrad: IP20 - Montage: DIN-Schieneführung 35 mm - Anschlüsse: Schraubklemmen - Betriebstemperatur: -25..+65 °C - Abmessungen: 107x90x32 mm - Gewicht: 170 g - Gehäuse: PC/ABS selbstverlöschend UL94-V0, schwarze Farbe Spannungs-/Stromeingänge: - Phasenspannungsmessung: Spannung: bis zu 600 Vac, Frequenz 45 ÷ 65 Hz; VT mit Ausgang bis zu 600 Vac in Bezug auf Neutral - Phasenstrommessung: CT mit Ausgang 1-5 A f.s.; CT mit mV-Ausgang oder Rogowski bis zu 250 mV Integrierte I/Os: - Digitale Eingänge: 2 aktivierbar mit Spannung von 12 bis 24V mit digitalem Zähler @5 kHz - Digitale Ausgänge: 2 Kapazität Imax = 50 mA Vmax = 28V - Analoge Ausgänge: 1 einstellbar: in SPANNUNG 0..10 Vdc, min. Lastwiderstand 2kΩ oder in STROM 0..20, 4..20 mA, max. Lastwiderstand 500Ω; Übertragungsfehler: 0.1% des Maximalbereichs; Thermische Drift: 100 ppm/K KOMMUNIKATION: - Anschlüsse: 2 Ethernet-Anschlüsse 100 Mbps - Protokoll: OPC UA-Server - Verbindungen: Ethernet-Switch mit Daisy-Chain-Schutz Verfügbare Versionen: R203-2-H-U, R203-2-L-U Zubehör (Beispiele): - CE-RJ45-RJ45-R | Ethernet-Kabel (rechts) ( RJ45 / RJ45 ) - RC150 | Rogowski-Spule, Ausgang 100 mV/kA @ 50 Hz, Spule Ø 80..580 mm - RC190 | Rogowski-Spule, Ausgang 333 mV/kA @ 50Hz, Spule Ø 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | Stromwandler mit geteiltem Kern - TAC-0000, TAC-3010, TAC-4010 | Primärgewickelte und durchgehende Stromwandler Zertifizierungen: - REACH- und ROHS-Erklärungen - Zollcodes
