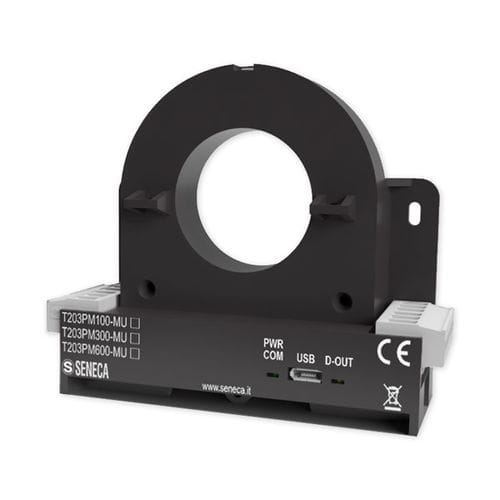

Energieverbrauch-Leistungsmessgerät T203PM100-MU

Scheinleistunganalogdigital

Der T203PM100-MU ist ein einphasiger AC/DC TRMS-Netzanalysator mit ModBUS-Schnittstelle, der sowohl analoge als auch digitale Ausgänge bietet. Er unterstützt Strommessbereiche bis zu 100 A und Spannungen bis zu 290 Vac und 1000 Vdc. Dieses Gerät ermöglicht die direkte Messung von Strom und Energie ohne externe Stromwandler. Es misst Spannung, AC/DC-Strom, Wirk-/Blind-/Scheinleistung, Leistungsfaktor, Frequenz und harmonische Verzerrung (THD) und überträgt die Daten über analoge oder digitale Ausgänge. Die T203PM-Serie kann bis zum 21. Oberton analysieren und enthält einen digitalen Kontakt für Alarme oder Zähler. Die Konfiguration erfolgt über die EASY SETUP 2-Software und einen Micro-USB-Anschluss. Diese Leistungsmesser sind robust, mit einem Betriebstemperaturbereich von -25 bis +65°C, einer Isolierung bis zu 3 kVac und der Sicherheitsklasse CAT. III 600V (blanker Leiter) und 1kV (isolierter Leiter). Sie können auf einer 35-mm-DIN-Schiene montiert, an der Wand befestigt oder mit Kabelbindern aufgehängt werden. Die Integration in Ethernet-Netzwerke ist mit Z-KEY/R-KEY-Gateways nahtlos. Technische Spezifikationen: - Stromversorgung: 11 - 28 Vdc - Max. Stromaufnahme: < 70 mA @ 24 Vdc - Isolierung: 3 kVac - Statusanzeigen: Stromversorgung, USB-Kommunikation, digitaler Ausgang - Installationskategorie: CAT. III 600V (blank), CAT. III 1kV (isoliert) - Schutzklasse: IP20 - Montage: DIN-Schiene, Wand oder Kabelbinder - Anschlüsse: 6-polige abnehmbare Schraubklemmen - Micro USB: Für Programmierung - Betriebstemperatur: -25 bis +65°C - Abmessungen: 95 x 75 x 35 mm - Gewicht: 150 g - Gehäuse: PA6, schwarz Gemessene Parameter: - Momentanwerte: Spannung, AC/DC-Strom, Leistung, Leistungsfaktor, Frequenz, THD - Oberwellen: Bis zum 21. - Genauigkeitsklasse: 0,5% f.s. @ 50/60 Hz Kommunikation: - Serielle Schnittstelle: RS485 - Protokoll: ModBUS RTU - Entfernung: Bis zu 1.200 m - Konnektivität: Max. 32 Knoten Mess-Eingänge: - Spannung/Strom: Bis zu 100 A oder 290 Vac; 1000 Vdc - Überlast: 3 x IN kontinuierlich Integrierte I/O: - Kanäle: 1DO, 1AO - Digitaler Ausgang: ACTIVE 0 - Vdc - Analoger Ausgang: 0..10 Vdc Programmierung: EASY SETUP 2 Zertifizierungen: CE Normen: EN61000-6-4, EN61000-6-2, EN61010-1
