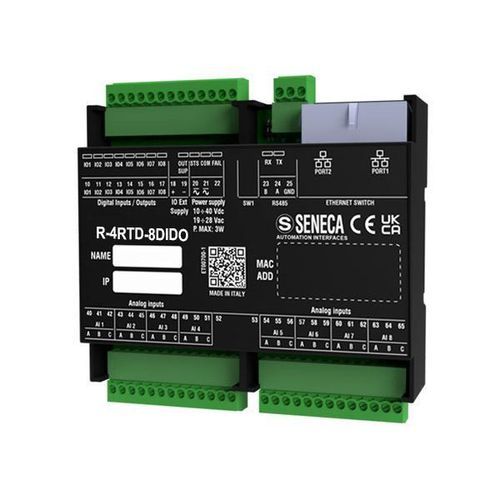

Analoges E/A-Modul R-4RTD-8DIDO-2-P

digitalPROFINETEthernet

Ethernet-Modul mit 4 Eingängen von Thermowiderständen und 8 digitalen Ein-/Ausgängen Das gemischte digitale Modul R-4RTD-8DIDO-P verfügt über zwei 10/100 Mbps Ethernet-Ports und unterstützt die Profinet-Kommunikation. Wie alle Modelle der R-Serie ist es so konzipiert, dass es flexible Verkabelungsanforderungen, begrenzten Installationsraum und Anwendungen mit hoher I/O-Dichte mit integrierter Ethernet-Netzwerktechnik erfüllt. Das R-4RTD-8DIDO-P bietet 4 Thermowiderstandseingänge und 8 digitale Kanäle, die jeweils individuell als digitaler Eingang oder Ausgang konfiguriert werden können. Die Konfiguration erfolgt über einen Webserver mit HTML5-Unterstützung, DIP-Schalter und die Profinet-Entwicklungsumgebung. Die dem Modul zugeordnete IP-Adresse, MAC-Adresse und Firmware-Version können im LAN mit dem SDD (Seneca Discovery Device) Tool identifiziert oder konfiguriert werden. Das Modul kann im Ethernet-Daisy-Chain-Modus mit Fehlerumgehung verbunden werden, um die Ethernet-Konnektivität auch bei Ausfall eines Moduls in der Kette sicherzustellen. - Stromversorgung: 10..40 Vdc; 19..28 Vac - Maximaler Stromverbrauch: 3 W - Maximale Isolation: 1.5 kVac - LED-Statusanzeigen: Strom - Schutzart: IP20 - Betriebstemperatur: -25..+65°C - Lagertemperatur: -30..+85°C - Luftfeuchtigkeit: 10..90% nicht kondensierend - Abmessungen (BxHxT): 106 x 90 x 32 mm - Gewicht: 170 g - Gehäuse: Selbstverlöschendes PC / ABS UL94-V0, schwarze Farbe - Anschlüsse: 3.5 mm Rasterklemme, max. Kabelquerschnitt 1.5 mm² - Installation: DIN-Schiene EN 60715, Wand- oder Paneelmontage - Programmierung: Drittanbieter-IEC 61131-3-Umgebungen (Codesys, TiA Portal, etc.) - Besondere Merkmale: Dual Ethernet Daisy Chain Verbindung - Zertifizierungen: CE, UKCA - RTD-EINGÄNGE: 4 unabhängige RTDs - RTD-Typen und -Bereiche: PT100 (EN 60751/A2, ITS-90), -200..+650°C; PT500 (EN 60751/A2, ITS-90), -200..+750°C; PT1000 (EN 60751/A2, ITS-90), -200..+210°C; NI100 (DIN 43760), -60..+250°C; CU50 (GOST 6651-2009), -180..+200°C; CU100 (GOST 6651-2009), -180..+200°C; NI120 (DIN 43760), -60..+250°C; NI1000 (DIN 43760), -60..+250°C - ADC: 24 Bit - DIGITALE EIN-/AUSGÄNGE: 8 konfigurierbare digitale I/Os - Typ und Bereich der digitalen I/Os: Spannung: EIN-Schwelle: > 11 Vdc; AUS-Schwelle: < 4 Vdc; Max: 24 Vdc; Impedanz: 9 kΩ; Konform mit IEC61131-2 Typ 3 - KOMMUNIKATION: 2x Ethernet-Ports (mit LAN-Fehlerumgehung) 100BaseT auf RJ45; Protokolle: Profinet IO Device; Ethernet-Kommunikationskabel: Ungeschirmtes CAT5 oder CAT5e
