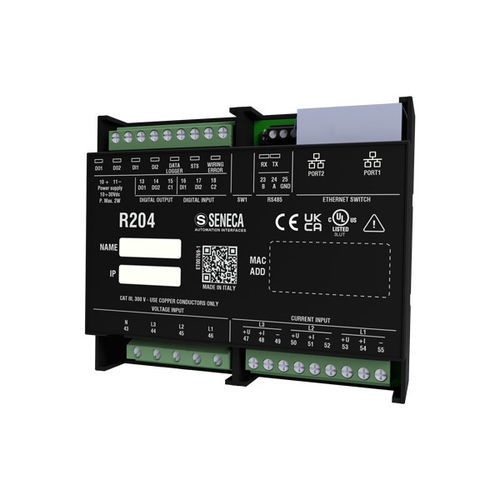

Energieverbrauch-Leistungsmessgerät R204-2-L-E

digitalfür DIN-Schieneeinphasig

Produktübersicht: Der R204 ist ein vielseitiger Energiezähler mit universellem Eingang, der in der Lage ist, eine breite Palette von Strommesseingängen zu verarbeiten. Er kann spannungsübertragene Ströme, direkte Spannungen und Rogowski-Sensoren mit Spannungsausgang bis zu 333 mV verarbeiten. Dieses Instrument bietet mehrere Einfügemodi, einschließlich einphasiger und dreiphasiger 3/4-Draht-Typen, und ist mit dem Ethernet/IP-Protokoll kompatibel. Erhältlich mit einer 24 V Stromversorgung, verfügt er über ein kompaktes Design mit einer Tiefe von nur 32 mm, das eine Kettenverbindung mit automatischem Fehlerumgehungsschutz ermöglicht. Der Energiezähler kann Spannungs- (0..10Vdc) und Stromausgangssignale (0/4..20mA) bereitstellen. Er bietet auch erweiterte Funktionen zur Messung von Oberschwingungen bis zur 55. Ordnung für ein besseres Verständnis der Energiequalität. Technische Daten: - Stromversorgung: 10..30 Vdc - Maximaler Stromverbrauch: 2.8 W - Isolierung: 3,500 Vac (zu/von Stromkreisen), 1,500 Vac (andere Kreise) - Statusanzeigen: Eingangs-/Ausgangsstatus, IO-Adressenstatus, Verdrahtungsfehler, Ethernet-Transit-/Datenverbindung - Installationskategorie: 600 V CAT III - Programmierung: Webserver, DIP-Schalter - Präzisionsklasse: 0.2% für Spannung/Strom; 0.5% für Leistung - Flash-Speicher: 8 MB - Netzwerkeigenschaften: Dual Daisy Chain Ethernet-Verbindung, LAN-Fehlerumgehung - Energieeigenschaften: 2 digitale Eingänge @5kHz - Einfüge-/Verbindungsmodus: Einphasig, dreiphasig 3-Draht, dreiphasig 4-Draht, CT, CT mit mV-Ausgang, Rogowski-Transducer, Aron - Frontschutzgrad: IP20 - Montage: DIN-Schieneführung 35 mm - Anschlüsse: Schraubklemmen - Betriebstemperatur: -25..+65 °C - Abmessungen: 107x90x32 mm - Gewicht: 170 g - Gehäuse: PC/ABS selbstverlöschend UL94-V0, schwarze Farbe - Standard: CE, UL Hauptmerkmale / Technische Spezifikationen: - Universeller Eingang für Strommessung: spannungsübertragen, direkte Spannung, Rogowski-Sensoren (bis zu 333 mV) - Unterstützt einphasige und dreiphasige (3/4-Draht) Einfügemodi - Ethernet/IP-Protokollkompatibilität - 24 V Stromversorgung, kompakte 32 mm Tiefe - Kettenverbindung mit automatischer Fehlerumgehung - Spannungs- (0..10Vdc) und Stromausgangssignale (0/4..20mA) - Erweiterte Oberschwingungsmessung bis zur 55. Ordnung - Doppelte Ethernet-Ports, LAN-Fehlerumgehung - DIN-Schienenmontage, IP20-Schutz - Betriebstemperatur: -25..+65 °C - CE- und UL-zertifiziert - Integrierte digitale Ein- und Ausgänge - Programmierung über Webserver und DIP-Schalter - Präzisionsklasse: 0.2% (Spannung/Strom), 0.5% (Leistung) - Abmessungen: 107x90x32 mm; Gewicht: 170 g
