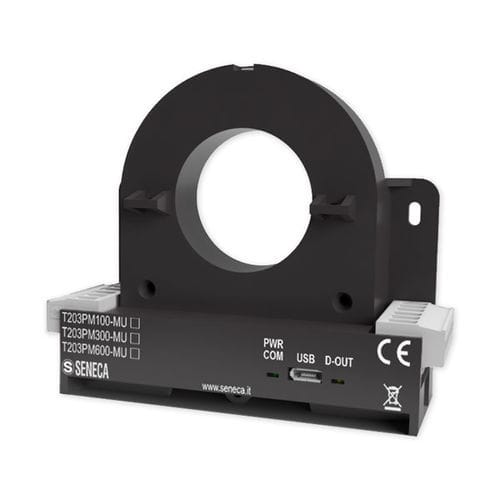

Frequenzmesser-Leistungsmessgerät T203PM600-MU

MultimeterEnergieverbrauchmit Qualitätsanalysator für Spektrum und Leistung

Der T203PM600-MU ist ein einphasiger AC/DC TRMS-Netzanalysator mit einer ModBUS-Schnittstelle, der sowohl analoge als auch digitale Ausgänge bietet. Er unterstützt Strommessbereiche bis zu 600 A und Spannungen bis zu 290 Vac und 1000 Vdc. Dieses Gerät ermöglicht die direkte Messung von Strom und Energie ohne externe Stromwandler. Es misst Spannung, AC/DC-Strom, Wirk-/Blind-/Scheinleistung, Leistungsfaktor, Frequenz und harmonische Verzerrung (THD) und überträgt die Daten über analoge oder digitale Ausgänge. Die T203PM-Serie kann bis zum 21. Oberton analysieren und enthält einen digitalen Kontakt für Alarme oder Zähler. Die Konfiguration erfolgt über die EASY SETUP 2-Software und einen Micro-USB-Anschluss. Diese Leistungsmesser sind robust, mit einem Betriebstemperaturbereich von -25 bis +65°C, einer Isolierung bis zu 3 kVac und der Sicherheitsklasse CAT. III 600V (blanker Leiter) und 1kV (isolierter Leiter). Sie können auf einer 35mm DIN-Schiene montiert, an der Wand befestigt oder mit Kabelbindern aufgehängt werden. Die Integration in Ethernet-Netzwerke ist mit Z-KEY/R-KEY-Gateways möglich. Technische Spezifikationen: - Stromversorgung: 11 - 28 Vdc - Maximaler Verbrauch: < 70 mA @ 24 Vdc - Isolierung: 3 kVac (auf blanken Drähten) - Statusanzeigen: Stromversorgung, USB-Kommunikation, digitaler Ausgang - Installationskategorie/Überspannung: CAT. III 600V (blanker Leiter), CAT. III 1kV (isolierter Leiter) - Frontschutzklasse: IP20 - Montage: DIN 35mm IEC EN60715-Schiene, Wandmontage, hängend - Anschlüsse: 6-polige abnehmbare Schraubklemmen, 5 mm Rastermaß - Micro USB: Für Programmierung und Firmware-Upgrade - Betriebstemperatur: -25..+65°C - Abmessungen: 95 x 75 x 35 mm - Gewicht: 150 g - Gehäuse: PA6, schwarz - Abtastzeit: 47,000 sps - Einschwingzeit RMS-Werte: 500..1000 ms - Gemessene Parameter: Spannung, AC/DC-Strom, Leistung, Leistungsfaktor, Frequenz, THD - Oberwellen: Bis zum 21. - Genauigkeitsklasse: 0,5% f.s. @ 50/60 Hz - Serielle Schnittstelle: 1 x RS485-Port - Protokoll: ModBUS RTU - Entfernung: Bis zu 1,200 m - Konnektivität: Max 32 Knoten - Messeingänge: Spannung/Strom bis zu 600 A oder 290 Vac - Eingebautes I/O: 1DO, 1AO - Digitaler Ausgang: AKTIV 0 - Vdc, max. Last 50mA - Analoger Ausgang: 0..10 Vdc, min. Last 2kΩ - Programmierung: EASY SETUP 2 - Zertifizierungen: CE - Standards: EN61000-6-4, EN61000-6-2, EN61010-1
