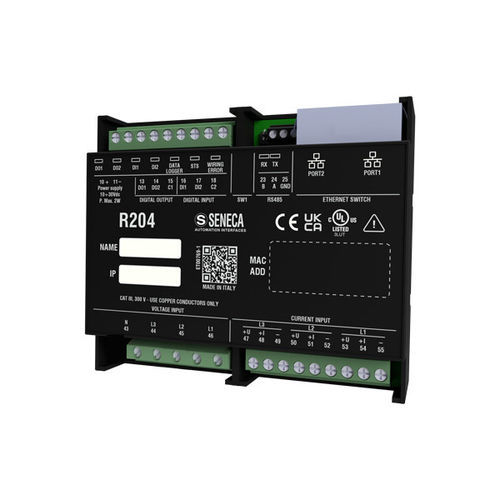

Energieverbrauch-Leistungsmessgerät R204-2-L-P

ScheinleistungWirkleistungBlindleistung

Profinet Energiezähler mit universellem Eingang, UL-gelistet Der R204 ist ein vielseitiger Energiezähler mit universellem Eingang, der in der Lage ist, eine breite Palette von Strommesseingängen zu verarbeiten. Er kann spannungsumgewandelte Ströme, direkte Spannungen und Rogowski-Sensoren mit Spannungsausgang bis zu 333 mV verarbeiten. Dieses Instrument bietet mehrere Einfügemodi, einschließlich einphasiger und dreiphasiger 3/4-Draht-Typen, und ist mit dem Profinet-Protokoll kompatibel. Erhältlich mit einer 24 V oder 230 V Stromversorgung, verfügt er über ein kompaktes Design mit einer Tiefe von nur 32 mm, das eine Kettenverbindung mit automatischem Fehlerumgehungsschutz ermöglicht. Der Energiezähler kann Spannungs- (0..10Vdc) und Stromausgangssignale (0/4..20mA) bereitstellen. Er bietet auch erweiterte Funktionen zur Messung von Oberschwingungen bis zur 55. Ordnung für ein besseres Verständnis der Energiequalität. Technische Spezifikationen - Stromversorgung: 10..30 Vdc - Maximaler Stromverbrauch: 2.8 W - Isolierung: 3,500 Vac (zu/von Stromkreisen), 1,500 Vac (andere Kreise) - Statusanzeigen: Stromversorgung, digitale Kanäle, Verdrahtungsfehler, Aktivität der Ethernet-Ports - Installationskategorie: 600 V CAT III - Programmierung: über GSDML-Datei - Präzisionsklasse: 0.2% für Spannung/Strom; 0.5% für Leistung - Flash-Speicher: 8 MB - Netzwerkeigenschaften: Dual Daisy Chain Ethernet-Verbindung, LAN-Fehlerumgehung (aktive Verbindung zwischen den beiden Ethernet-Ports des Geräts im Falle eines Stromausfalls) - Energieeigenschaften: 2 digitale Eingänge @5kHz - Einfüge-/Verbindungsmodus: Einphasig, dreiphasig 3-Draht, dreiphasig 4-Draht, CT, CT mit mV-Ausgang, Rogowski-Transducer, Aron - Frontschutzgrad: IP20 - Montage: DIN-Schieneführung 35 mm - Anschlüsse: Schraubklemmen - Betriebstemperatur: -25..+65 °C - Abmessungen: 107x90x32 mm - Gewicht: 170 g - Gehäuse: PC/ABS selbstverlöschend UL94-V0, schwarze Farbe - Standard: CE, UL Spannungs-/Stromeingänge - Phasenspannungsmessung: Spannung bis zu 600 Vac, Frequenz 45 ÷ 65 Hz; VT mit Ausgang bis zu 600 Vac in Bezug auf Neutral - Phasenstrommessung: AT mit Ausgang 1-5 A f.s.; AT mit mV-Ausgang oder Rogowski bis zu 250 mV Integrierte I/Os - Digitale Eingänge: 2 aktivierbar mit Spannung von 12 bis 24V und 2 digitale Zähler @ 50Hz - Digitale Ausgänge: 2 Kapazität Imax = 50 mA Vmax = 28V KOMMUNIKATION - Ports: 2 Ethernet-Ports 100 Mbps (Modelle R203-2-x) - Protokoll: Profinet IO - Verbindungen: Ethernet-Switch mit Kettenschutz
