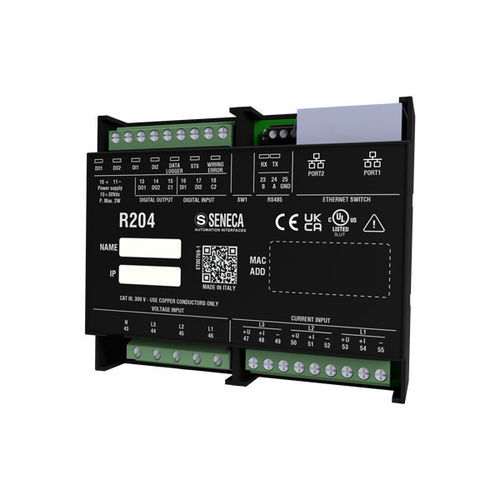

Frequenzmesser-Leistungsmessgerät R204-2-L-U

MultimeterEnergieverbrauchmit Qualitätsanalysator für Spektrum und Leistung

Der dreiphasige Leistungsmesser R204 OPC UA, UL-zertifiziert, ist so konzipiert, dass er Stromeingangsmessungen über Stromwandler (CTs) mit Strom- oder Spannungsausgang, Spannungswandler (VTs) und Rogowski-Sensoren mit Spannungsausgang bis zu 333 mV akzeptiert. Er unterstützt verschiedene Einfügetypen, einschließlich einphasig, dreiphasig 3/4-Draht und Aron, und ist mit dem OPC UA Server-Protokoll kompatibel (umschaltbar auf Modbus, Profinet oder Ethernet/IP dank SENECA FLEX-Technologie). Die Ethernet-Schnittstelle ermöglicht das Daisy-Chaining zum nächsten Ethernet-Gerät, wodurch die Verwendung teurer Industrieschalter vermieden und die Verkabelung vereinfacht wird. Der R204 OPC UA gibt einphasige und dreiphasige Werte der wichtigsten elektrischen Größen zurück: Spannung, Strom, Wirkleistung, Blindleistung, Scheinleistung, Frequenz, Periode und Leistungsfaktor. Der R204 OPC UA bietet auch die Messung und Aufzeichnung von Oberschwingungen in Spannung und Strom bis zur 55. Ordnung mit THD (Total Harmonic Distortion)-Berechnung. Diese vielseitige Lösung ist ideal zur Überwachung und Analyse der Leistung von Stromnetzen sowie zur Umwandlung von Messsignalen für industrielle Steuerungs- und Automatisierungssysteme. Technische Spezifikationen: - Stromversorgung: 10..30 Vdc - Maximaler Stromverbrauch: 2,8 W - Isolierung: 3.500 Vac (zu/von Stromkreisen), 1.500 Vac (andere Stromkreise) - Statusanzeigen: Eingangs-/Ausgangsstatus, IO-Adressstatus, Verdrahtungsfehler, Ethernet-Transit-/Datenverbindung - Installationskategorie: 600 V CAT III - Programmierung: Webserver, DIP-Schalter - Präzisionsklasse: 0,2 % für Spannung/Strom; 0,5 % für Leistung - Flash-Speicher: 8 MB - Netzwerkeigenschaften: Dual Daisy Chain Ethernet-Verbindung, LAN-Fehlerumgehung - Energieeigenschaften: Nr. 2 digitale Eingänge @5kHz - Einfügetyp / Verbindungsmodus: Einphasig, 3-Phasen-3-Draht, 3-Phasen-4-Draht, CT, CT mit mV-Ausgang, Rogowski-Wandler, Aron - Frontschutzgrad: IP20 - Montage: DIN-Schieneführung 35 mm - Anschlüsse: Schraubklemmen - Betriebstemperatur: -25..+65 °C - Abmessungen: 107x90x32 mm - Gewicht: 170 g - Gehäuse: PC/ABS selbstverlöschend UL94-V0, schwarze Farbe - Standard: CE, UL Spannungs-/Stromeingänge: - Phasenspannungsmessung: Spannung bis zu 600 Vac, Frequenz 45 ÷ 65 Hz; VT mit Ausgang bis zu 600 Vac in Bezug auf Neutralleiter - Phasenstrommessung: AT mit Ausgang 1-5 A f.s.; AT mit mV-Ausgang oder Rogowski bis zu 250 mV Integrierte I/Os: - Digitale Eingänge: Nr.2 aktivierbar mit Spannung von 12 bis 24V mit digitalem Zähler @5 kHz - Digitale Ausgänge: Nr.2 Kapazität Imax = 50 mA Vmax = 28V KOMMUNIKATION: - Anschlüsse: Nr.2 Ethernet-Anschlüsse 100 Mbps - Protokoll: OPC UA-Server - Verbindungen: Ethernet-Schalter mit Daisy-Chain-Schutz Verfügbare Versionen: R204-2-L-U Zubehör (Beispiele): - CE-RJ45-RJ45-R | Ethernet-Kabel (rechts) ( RJ45 / RJ45 ) - RC150 | Rogowski-Spule, Ausgang 100 mV/kA @ 50 Hz, Spule Ø 80..580 mm - RC190 | Rogowski-Spule, Ausgang 333 mV/kA @ 50Hz, Spule Ø 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | Stromwandler mit geteiltem Kern - TAC-0000, TAC-3010, TAC-4010 | Stromwandler Zertifizierungen: - UL-Zertifizierung - REACH- und ROHS-Erklärungen Verwandte Produkte: - R203 OPC UA | Energie-Leistungsmesser mit universellem Eingang und OPC UA-Serverprotokoll Merkmale / Technische Spezifikationen (Zusammenfassung): - Dreiphasen-Leistungsmesser mit universellem Eingang - OPC UA-Serverprotokoll, umschaltbar auf Modbus, Profinet, Ethernet/IP - UL-gelistet - Akzeptiert CTs, VTs, Rogowski-Sensoren - Misst Spannung, Strom, Wirk-/Blind-/Scheinleistung, Frequenz, Periode, Leistungsfaktor - Oberschwingungsmessung bis zur 55. Ordnung mit THD - Ethernet-Daisy-Chain, LAN-Fehlerumgehung - DIN-Schienenmontage, IP20-Schutz - Betriebstemperatur: -25..+65 °C - CE, UL-zertifiziert
