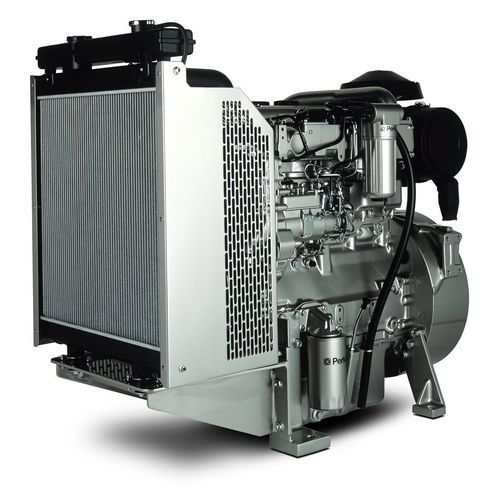

Dieselmotor 1103A-33TG

3-ZylinderTurboladerInline

Übersicht
Der 1103A-33TG ist ein kompakter 3-Zylinder Motor mit 3,3 L Hubraum, konzipiert für Prime- und Standby-Stromerzeugung. Er erfüllt Emissionsanforderungen bis EU Stage IIIA / U.S. EPA Tier 3 äquivalent und bietet effizienten Kraftstoffverbrauch sowie hohe Lastannahme für Generatorsätze.

Anwendungen

• Prime-Leistung für kleine industrielle und gewerbliche Generatoren
• Notstrom- und Backup-Stromlösungen
• Kompakte ElectropaK-Generator-Konfigurationen

Hauptmerkmale

• Einfache Wartung — mechanische Kraftstoffeinspritzung, saug- oder turbogeladene Varianten mit 500‑Stunden-Serviceintervallen
• Gemeinsame Einbaumaße — kompatibel mit anderen Modellen der 1100 Serie für einfache Aufrüstungen
• Hochwertige Öl- und Kraftstofffilterung — verbessert Zuverlässigkeit und Lebensdauer
• Geeignet für Prime-Betrieb — ausgelegt für kontinuierliche Leistung und stabile Lastaufnahme

Wesentliche Daten

• Brutto mechanische Leistung: 42 - 70 kWm
• Typische elektrische Leistung: 45 - 75 kVA (36 - 60 kWe)
• Emissionen: Kraftstoffoptimiert (bis EU Stage IIIA / U.S. EPA Tier 3 äquivalent)
• Nenn Drehzahl: 1500 / 1800 rpm

Produktspezifikationen
Gesamtleistungsbereich
Brutto mechanische Leistung | 42 - 70 kWm
Typische elektrische Leistung | 45 - 75 kVA (36 - 60 kWe)
Nenn Drehzahl | 1500 / 1800 rpm

Emissionsstandards
Emissionen | Kraftstoffoptimiert

50 Hz typische elektrische Leistung
Prime | 45 - 60 kVA
Standby | 50 - 66 kVA

60 Hz typische elektrische Leistung
Prime | 43 - 55 kWe
Standby | 47 - 60 kWe

Allgemein
Zylinderanzahl | 3 in Reihe vertikal
Bohrung | 105 mm (4.13 in)
Hub | 127 mm (5 in)
Hubraum | 3.3 l (201 in³)
Verdichtungsverhältnis | 17.3:1
Aufladung | Turbogeladen
Verbrennungssystem | Direkteinspritzung
Drehrichtung von Schwungradseite | Gegen den Uhrzeigersinn
Kühlsystem | Flüssigkeit
Abgasnachbehandlung | -
Typischer Wirkungsgrad des Generators | 89%
Umschaltbar | Ja

ElectropaK Abmessungen
Länge | 1150 mm (45.3 in)
Breite | 760 mm (30 in)
Höhe | 1300 mm (51.2 in)
Trockengewicht | 420 kg (926 lb)

Haftungsausschluss
Hinweis 1 | *Endgültige Abmessungen abhängig von ausgewählten Optionen

Definitionen
Prime Power | Uneingeschränkter Betrieb mit einem mittleren Lastfaktor von 80% der veröffentlichten Prime-Leistung über je 24 Stunden. Eine 10% Überlast ist für 1 Stunde alle 12 Betriebsstunden verfügbar.
Standby Power | Auf 500 Betriebsstunden pro Jahr begrenzt, davon bis zu 300 Stunden kontinuierlich. Keine Überlastung zulässig.

Technische Merkmale

• Modell: 1103A-33TG
• Motorserie: 1100 Series
• Zylinderanzahl: 3 in Reihe vertikal
• Bohrung x Hub: 105 mm x 127 mm
• Hubraum: 3.3 l
• Verdichtungsverhältnis: 17.3:1
• Aufladung: Turbogeladen
• Verbrennungssystem: Direkteinspritzung
• Nenn Drehzahlen: 1500 / 1800 rpm
• Brutto mechanische Leistung: 42 - 70 kWm
• Typische elektrische Leistung (50 Hz prime/standby): 45 - 60 kVA / 50 - 66 kVA
• Typische elektrische Leistung (60 Hz prime/standby): 43 - 55 kWe / 47 - 60 kWe
• Emissionen: Kraftstoffoptimiert (erfüllt bis zu EU Stage IIIA / U.S. EPA Tier 3 äquivalent)
• Kühlung: Flüssigkeit
• Typischer Generatorwirkungsgrad: 89%
• ElectropaK Abmessungen (L x W x H): 1150 mm x 760 mm x 1300 mm
• Trockengewicht (ElectropaK): 420 kg
• Standardausstattung beinhaltet: montierter Luftfilter; 12 V Anlasser und 12 V 65 A Lichtmaschine; 12 V Abschaltmagnetventil aktiviert im Betrieb; montierter Kühler und Verrohrung; thermostatisch geregelte Kühlung mit zahnradgetriebener Umwälzpumpe und riemengetriebenem Schublüfter; Schwungrad mit hoher Trägheit nach SAE J620 Größe 10/11½; Schwungradgehäuse SAE 3; Kraftstofffilter neuer Generation und rotative Kraftstoffpumpe; vordere Motorbefestigungswinkel; Ölwanne mit Einfüllstutzen und Peilstab; spin-on Ölfilter.
