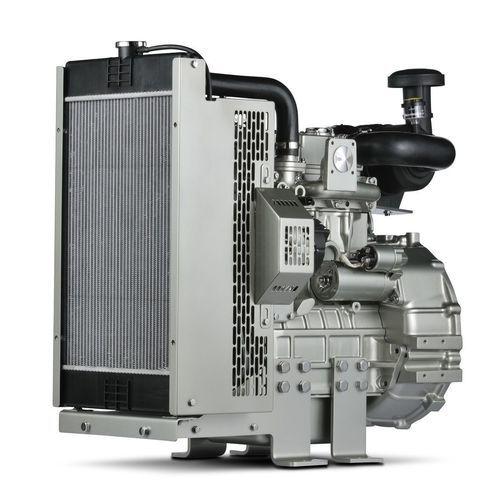

Dieselmotor 403D-15G

3-Zylinderfür Elektrizitätsproduktionwassergekühlt

Übersicht
Die Perkins 403 Baureihe für elektrische Energie (EP) bietet die gleichen kompakten Vorteile wie das 2-Zylinder-Pendant und macht zugleich Fortschritte bei Geräusch, Laufkultur und Leistung. Die 3-Zylinder-Baureihe bietet eine ausgezeichnete Leistungsdichte und sehr guten Kraftstoffverbrauch und ist so ausgelegt, dass sie den Anforderungen der Stromerzeugung sowohl in unregulierten Gebieten mit extremen Bedingungen als auch in stärker regulierten Gebieten mit strengeren Emissionsvorschriften gerecht wird.

Merkmale auf einen Blick

• Kompakt und flexibel — Wenn Leistung und Zuverlässigkeit in einer kompakten Anwendung gefragt sind, erfüllen die EP-Motoren der 400er-Serie diese Anforderungen. Motorkomponenten sind platzoptimiert ausgeführt, was Installationen erleichtert, bei denen Abgasnachbehandlungslösungen erforderlich sind. Einige Modelle bieten die Möglichkeit, zwischen Motordrehzahlen und elektrischen Frequenzen zu wechseln, um Anwendung und Region anzupassen.
• Effizient, leise und leistungsstark — Der 403 mit 3 Zylindern liefert hohe Leistungsdichte, Haltbarkeit, Kraftstoffeffizienz und einen leisen Betrieb im Vergleich zu ähnlich großen Wettbewerbern, wodurch er sich dort eignet, wo Lärm ein Thema ist (z. B. städtische Bereiche).
• Niedrigere Betriebskosten — Zuverlässigkeit, ein unkompliziertes indirektes Einspritzsystem, einfache Installation und Garantie tragen dazu bei, die Besitzkosten gering zu halten. Die 400er-Serie basiert auf einer gemeinsamen Motorplattform, die kostengünstige Upgrades ermöglicht.

Produktspezifikationen
Gesamtleistungsbereich
Brutto mechanische Leistung: 12-19,7 kWm
Typische elektrische Leistung: 13-24 kVA (10-19 kWe)
Nenn-drehzahl: 1500/1800/3000 rpm

Emissionsstandards
Emissionen: UN ECE R96 Stufe IIIA Gleichlauf und U.S. EPA Stationary Emergency Engine

Typische elektrische Leistung 50 Hz
Prime: 13,0-22 kVA
Standby: 14,5-24 kVA

Typische elektrische Leistung 60 Hz
Prime: 12,7 kWe
Standby: 14 kWe

Allgemein
Anzahl Zylinder: 3 in Reihe
Bohrung: 84 mm (3,3 in)
Hub: 90 mm (3,5 in)
Hubraum: 1,5 l (91,3 in³)
Verdichtungsverhältnis: 22,5:1
Aufladung: Natürlich angesaugt
Verbrennungssystem: Indirekte Einspritzung
Drehung aus Schwungrad-Sicht: Gegen den Uhrzeigersinn
Kühlsystem: Flüssigkeitsgekühlt
Nachbehandlung: -
Typische Generatorwirkungsgrad: 87-88%
Schaltbar: Nein

ElectropaK Abmessungen
Länge: 820 mm (32,3 in)
Breite: 476 mm (18,7 in)
Höhe: 791 mm (31,1 in)
Trockengewicht: 197 kg (434 lb)

Haftungsausschluss
*Endgültige Abmessungen abhängig von ausgewählten Optionen
ESE (1800 rpm - zertifiziertes Modell) nur - Stationäre Notfallausrüstung

Definitionen
Prime Power: Leistung, die bei variabler Last statt eines Hauptstromnetzes verfügbar ist. Eine Überlast von 10% ist für eine Stunde in 12 Betriebsstunden zulässig.
Standby Power: Leistung, die bei variabler Last im Falle eines Ausfalls des Hauptstromnetzes verfügbar ist. Keine Überlast zulässig.

Standardausstattung (Zusammenfassung)

• Lufteinlasssystem: Montierter Luftfilter
• Steuerungssystem: 12-Volt-Elektronisches Abschaltventil (ESOS) unter Spannung zum Betrieb; 12-Volt-Anlasser und 12-Volt-65-A-Generator mit DC-Ausgang; Glühkerze als Kaltstarthilfe und Heiz-/Startschalter; Öldruck- und Kühlmitteltemperaturschalter
• Kühlsystem: Thermostatgesteuertes System mit riemengetriebener Wasserpumpe und Schublüfter; montierter Kühler, Leitungen und Schutzvorrichtungen
• Schwungrad und Schwungradgehäuse: 1500/1800 rpm Schwungrad mit hoher Trägheit nach SAE J620 Größe 7½ schweres Schwungradgehäuse SAE 4 lang; 3000 rpm Schwungrad mit hoher Trägheit nach SAE J620 Größe 7½ leichtes Schwungradgehäuse SAE 4 kurz
• Kraftstoffsystem: Mechanisch geregelte Kassette-Einspritzpumpe; Kraftstofffilter mit geteilter Kartusche
• Allgemein: Vorderer und hinterer Motorbefestigungsbügel
• Ölsystem: Nasse Stahlölwanne mit Einfüllöffnung und Peilstab; einschraubbarer Vollstrom-Schmierölfilter

Technische Daten

• Modell: 403D-15G
• Anwendung: Stromerzeugung (ElectropaK)
• Brutto mechanische Leistung: 12-19,7 kWm
• Typische elektrische Leistung: 13-24 kVA (10-19 kWe)
• Verfügbare Nenndrehzahlen: 1500, 1800, 3000 rpm
• Konfiguration: 3 Zylinder in Reihe
• Bohrung x Hub: 84 mm x 90 mm
• Hubraum: 1,5 L
• Verdichtungsverhältnis: 22,5:1
• Aufladung: Natürlich angesaugt
• Verbrennung: Indirekte Einspritzung
• Kühlung: Flüssigkeitsgekühlt
• Drehung (Schwungradseite): Gegen den Uhrzeigersinn
• Typische Generatorwirkungsgrad: 87-88%
• ElectropaK Abmessungen (L x B x H): 820 x 476 x 791 mm
• Trockengewicht ElectropaK: 197 kg
• Emissionskonformität: UN ECE R96 Stage IIIA Gleichlauf; U.S. EPA Stationary Emergency Engine (sofern zutreffend)
