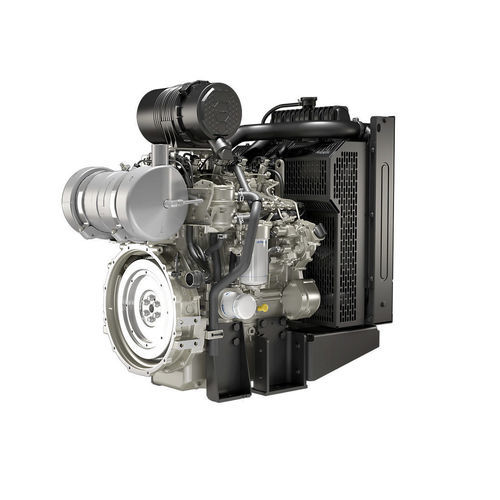

Dieselmotor 404J-E22TAG

4-ZylinderCommon-RailInline

Übersicht
Aufbauend auf der 400er-Serie erfüllt der Perkins 404J-E22TAG ElectropaK die Emissionsvorgaben EU Stage V und U.S. EPA Tier 4 Final. Das ElectropaK-Paket ist für die vereinfachte Integration in Generatoraggregate, zuverlässigen Betrieb in regulierten Regionen und konstante Leistung für Prime- und Standby-Anwendungen ausgelegt.

Wichtige Daten
Brutto mechanische Leistung: 38,1 - 49,6 kW
Typische elektrische Leistung: 40–50 kVA (32–40 kWe)
Emissionen: EU Stage V, U.S. EPA Tier 4 Final
Nenn Drehzahl: 1500 / 1800 rpm

Hauptmerkmale

• Konformität und Leistung: erfüllt ISO 8528-5 Klasse G3 Lastannahme; ElectropaK-Paket zertifiziert für Stage V und Tier 4 Final im Bereich mobiler Generatoraggregate.
• Integration und Servicefreundlichkeit: motormontiertes Nachbehandlungssystem mit wartungsfreiem DPF; werkseitig montierter Kabelbaum für einfache Verbindung zum Aggregat-Leitungsstrang; Kraftstofffilter mit Wasser-in-Kraftstoff-Sensor zur vereinfachten Installation von Niederdruck-Kraftstoffsystemen.
• Betriebskosten: optimierter Kraftstoff- und Ölverbrauch bei Einhaltung der Emissionsgrenzwerte, basierend auf einem bewährten Motorblock.
• Wartungsintervalle: Standardmäßige 500-Stunden-Öl- und Kraftstoffserviceintervalle zur Minimierung periodischer Kosten.
• Support und Garantie: Abgedeckt durch die Perkins-Standardgarantie mit optionalen erweiterten Schutzoptionen.

Standardausrüstung (Zusammenfassung)

• Ansaugsystem: turbogeladen, motormontierter Luftfilter.
• Elektrik & Elektronik: am Fahrgestell montiertes ECU; SAE J1939 CAN-Unterstützung; wasserdichter Kabelbaum, Steckverbinder und Sensoren; 12 V 85 A Lichtmaschine; 12 V Anlasser; Glühkerzen für Kaltstartunterstützung.
• Schwungrad & Gehäuse: Schwungrad- und Gehäuseoptionen verfügbar.
• Kraftstoffsystem: elektronische Common-Rail-Hochdruckanlage (2000 bar); Kraftstofffilter mit Wasserabscheider; elektrische Vorförderpumpe.
• Allgemein: Motorblock aus Gusseisen; Vorbereitung für Blockheizung; Lüfter-Schutzgitter; konfigurierbare automatische Abschaltung/Alarm bei Temperatur und Öldruck.

Typische elektrische Leistung 50 Hz (Tabelle)
Prime: 40 kVA
Standby: 44 kVA

Typische elektrische Leistung 60 Hz (Tabelle)
Prime: 36 kWe
Standby: 40 kWe

ElectropaK Abmessungen (Tabelle)
Trockengewicht: 327 kg
Höhe: 985 mm
Länge: 992 mm
Breite: 602 mm

Nachbehandlung & Kühlung
Nachbehandlung: DOC + DPF (motormontiert)
Kühlsystem: flüssigkeitsgekühlt

Technische Daten

• Modell / Handelsbezeichnung: 404J-E22TAG
• Hersteller / Marke: Perkins
• Anzahl Zylinder: 4 in Reihe
• Zyklus: 4-Takt
• Bohrung: 84 mm
• Hub: 100 mm
• Hubraum: 2,2 l
• Verdichtungsverhältnis: 17,0:1
• Aufladung: turbogeladen, nachgekühlt
• Verbrennungssystem: Direkteinspritzung
• Drehrichtung vom Schwungradende: gegen den Uhrzeigersinn
• Nachbehandlung: DOC + DPF (wartungsfreier DPF in ElectropaK-Konfiguration)
• Brutto mechanische Leistung: 38,1 - 49,6 kW
• Typische elektrische Leistung: 40–50 kVA (32–40 kWe)
• 50 Hz prime/standby: 40 kVA / 44 kVA
• 60 Hz prime/standby: 36 kWe / 40 kWe
• Nenn Drehzahlen: 1500 / 1800 rpm
• Trockengewicht (ElectropaK): 327 kg
• ElectropaK Abmessungen (H×L×W): 985 mm × 992 mm × 602 mm
• Kraftstoffsystem Details: elektronische 2000 bar Common-Rail, Kraftstofffilter, Wasserabscheider, elektrische Vorförderpumpe
• Elektrik: 12 V Lichtmaschine (85 A), 12 V Anlasser, am Fahrgestell montiertes ECU, SAE J1939 CAN-Unterstützung
• Wartungsintervalle: 500 Stunden Öl-/Kraftstoffserviceintervalle (standard)
