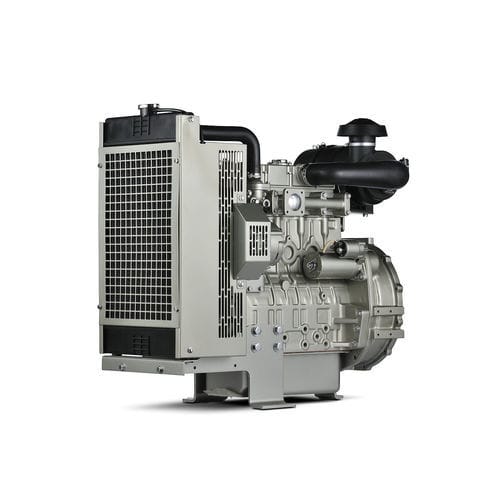

Dieselmotor 404D-22G

4-ZylinderInlinefür Stromaggregate

Überblick
Die Perkins 404-Baureihe für Electric Power (EP) ist das am stärksten verfeinerte Mitglied der 400er-Serie für Aggregatanwendungen. Der 404D-22G, ein 4‑Zylinder 2,2‑Liter-Motor, reduziert Geräusche, Vibrationen und Rauheiten (NVH) und bietet Zuverlässigkeit, Kaltstartfähigkeit, geringe Betriebskosten sowie kompaktes Design; geeignet für nicht regulierte Märkte, UN ECE R96 Stage IIIA Konstantdrehzahl und U.S. EPA Stationary Emergency Engine.

Wesentliche Merkmale

• Niedrige Lebenszykluskosten — Zuverlässigkeit, sehr guter Kraftstoffverbrauch, einfache Installation und bewährte Komponenten minimieren die Gesamtbetriebskosten. Kostensparende Abgasnachbehandlungsoptionen verfügbar.
• Leistungsstark, leise und fein abgestimmt — Typische Generatorleistung 20–26 kVA bei der Laufruhe eines 4‑Zylinder-Designs; geeignet für Einsatzorte mit hohen Anforderungen an die Akustik.

Wesentliche Daten

• Brutto mechanische Leistung: 18-24 kWm
• Typische elektrische Leistung: 20-26 kVA (16-21 kWe)
• Emissionen: UN ECE R96 Stage IIIA Konstantdrehzahl und U.S. EPA Stationary Emergency Engine

Standardausstattung (Auszug)

• Ansaugsystem: eingebauter Luftfilter
• Steuerung: 12 V Electronic Shut Off Solenoid (ESOS) mit Stromversorgung im Laufzustand
• 12 V Anlasser und 12 V 14 A Lichtmaschine mit DC-Ausgang
• Glühkerzen-Unterstützung für Kaltstart und Heizung/Anlasserschalter
• Öldruck- und Kühlmitteltemperatur-Schalter
• Kühlsystem: thermostatgesteuert mit riemengetriebener Kühlmittelpumpe und Schublüfter; montierter Kühler, Rohrleitungen und Schutzvorrichtungen
• Schwungrad und Gehäuse: 1500/1800 rpm Schwungrad mit hoher Massenträgheit nach SAE J620 Größe 7½ (schweres Gehäuse SAE 4 lang); 3000 rpm Schwungrad mit hoher Massenträgheit nach SAE J620 Größe 7½ (leichtes Gehäuse SAE 4 kurz)
• Kraftstoffsystem: mechanisch geregelte Kassette Einspritzpumpe; geteiltes Kraftstofffilterelement
• Allgemein: vordere und hintere Motorbefestigungsbügel
• Ölsystem: nasse Stahlölwanne mit Einfüllstutzen und Peilstab; abschraubbarer Vollstromölfilter

Technische Daten

• Gesamtleistungsbereich
  Brutto mechanische Leistung: 18-24 kWm
  Typische elektrische Leistung: 20-26 kVA (16-21 kWe)
  Nennleistung: 1500 / 1800 rpm
• Emissionsnormen
  UN ECE R96 Stage IIIA Konstantdrehzahl und U.S. EPA Stationary Emergency Engine
• Typische elektrische Leistung 50 Hz
  Prime: 20.3 kVA
  Standby: 22.1 kVA
• Typische elektrische Leistung 60 Hz
  Prime: 19.2 kWe
  Standby: 21.3 kWe
• Allgemein
  Zylinderzahl: 4 in Reihe
  Bohrung: 84 mm
  Hub: 100 mm
  Hubraum: 2,2 l
  Verdichtungsverhältnis: 23,3:1
  Aufladung: Saugmotor
  Verbrennungssystem: Indirekte Einspritzung
  Drehrichtung vom Schwungradende: Gegenuhrzeigersinn
  Kühlsystem: Flüssigkeit
  Abgasnachbehandlung: -
  Typische Generatorwirkungsgrad: 87-89%
  Schaltbar: Ja
• ElectropaK Abmessungen
  Länge: 948 mm
  Breite: 498 mm
  Höhe: 841 mm
  Trockengewicht: 242 kg
  *Endgültige Abmessungen abhängig von gewählten Optionen
• Haftungsausschluss / Hinweise
  ESE (1800 rpm) nur - stationäre Notstromausrüstung. Endgültige Abmessungen und Spezifikationen können je nach gewählten Optionen und Konfiguration variieren.
• Definitionen
  Prime Power: Verfügbare Leistung bei variabler Last anstelle eines Hauptstromnetzes. 10% Überlast für eine Stunde in jeder 12-Stunden-Periode zulässig.
  Standby Power: Verfügbare Leistung bei variabler Last im Falle eines Ausfalls des Hauptnetzes. Keine Überlast zulässig.
