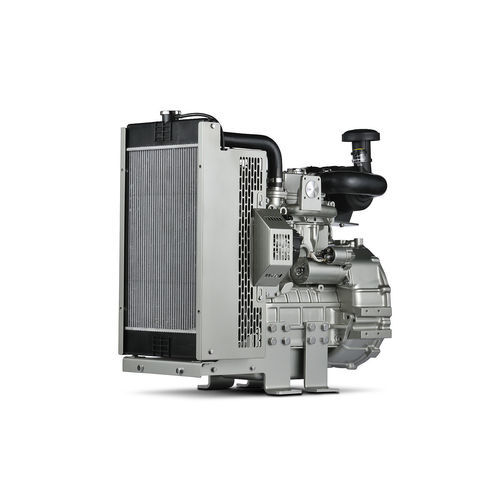

Dieselmotor 403D-11G

3-ZylinderwassergekühltStage III

Übersicht
Der Perkins 403D-11G ist ein 3-Zylinder-Dieselmotor für stromerzeugende Anwendungen. Er bietet hohe Leistungsdichte und guten Kraftstoffverbrauch in einem kompakten ElectropaK-Gehäuse und ist für nicht regulierte Gebiete sowie für Regionen mit strengeren Emissionsanforderungen geeignet.

Wesentliche Daten

• Brutto mechanische Leistung: 8–18 kWm
• Typische elektrische Leistung: 9–20 kVA (7–16 kWe)
• Nenn­drehzahlen: 1500 / 1800 / 3000 U/min
• Hubraum: 1,1 L — 3 Zylinder in Reihe
• Abgasnormen: UN ECE R96 Stage IIIA (konstante Drehzahl) und U.S. EPA Stationary Emergency Engine

Merkmale auf einen Blick

• Kompakt und flexibel: ElectropaK-Layout minimiert Einbauraum und erleichtert die Integration, wenn der Platz für Nachbehandlung begrenzt ist. Konfigurationen für spezifische Drehzahl-/Frequenzanforderungen verfügbar.
• Effizient, leise und langlebig: 3-Zylinder-Bauweise und indirekte Einspritzung bieten günstigen Verbrauch und reduzierte Geräuschentwicklung, geeignet für lärmsensible Einsatzorte.
• Niedrigere Betriebskosten: Einfaches indirektes Einspritzsystem, bewährte mechanische Regelung, standardisierte Servicepunkte und gemeinsame Plattform reduzieren Wartungsaufwand und Lebenszykluskosten.

Produktspezifikationen
Gesamtleistungsbereich
Brutto mechanische Leistung: 8–18 kWm
Typische elektrische Leistung: 9–20 kVA (7–16 kWe)
Nenn­drehzahl: 1500 / 1800 / 3000 U/min

Emissionsstandards
UN ECE R96 Stage IIIA (konstante Drehzahl) und U.S. EPA Stationary Emergency Engine

Typische elektrische Leistung 50 Hz
Prime: 9.0–18 kVA
Standby: 10.0–20 kVA

Typische elektrische Leistung 60 Hz
Prime: 9 kWe
Standby: 9.9 kWe

Allgemein
Anzahl Zylinder: 3 in Reihe
Bohrung x Hub: 77 mm x 81 mm
Hubraum: 1,1 L
Verdichtungsverhältnis: 23.0:1
Aufladung: Saugmotor
Verbrennungssystem: Indirekte Einspritzung
Drehung (vom Schwungrad aus gesehen): Gegen den Uhrzeigersinn
Kühlung: Flüssigkeitsgekühlt
Typischer Wechselrichter-/Generatorwirkungsgrad: 86–87%
Umschaltbare Frequenz/Drehzahl: Nein

ElectropaK Abmessungen
Länge: 776 mm
Breite: 449 mm
Höhe: 770 mm
Trockengewicht (ElectropaK): 129 kg

Standardausstattung (403D-11G)
Ansaugsystem

• Aufgebauter Luftfilter

Steuersystem

• 12 V Electronic Shut Off Solenoid (ESOS), eingesteckt im Betrieb
• 12 V Anlasser und 12 V 15 A Generator mit DC-Ausgang
• Glühkerzen-Kaltstartunterstützung und Heiz-/Startschalter
• Druckschalter für Öl und Temperaturgeber für Kühlmittel

Kühlsystem

• Montierter Kühler, Rohrleitungen und Schutzbleche
• Thermostatisch gesteuertes System mit riemengetriebener Kühlmittelpumpe und Schublüfter

Schwungrad und Schwungradgehäuse

• 1500/1800 U/min: Schwungrad mit hoher Trägheit nach SAE J620 Größe 6½, schweres Gehäuse SAE 5 Long
• 3000 U/min: Schwungrad mit hoher Trägheit nach SAE J620 Größe 6½, leichtes Gehäuse SAE 5 Short

Kraftstoffsystem

• Mechanisch geregelte Einspritzpumpe, Kassettentyp
• Spaltelement Kraftstofffilter

Allgemein

• Vorderer und hinterer Motorlagerhalter

Ölsystem

• Nassstahlölwanne mit Einfüllstutzen und Peilstab
• Spin-on Vollstrom-Ölfilter

Definitionen / Hinweise
Prime power: Leistung verfügbar bei variabler Last ohne Netzanschluss (10% Überlast für 1 Stunde alle 12 zulässig).
Standby power: Leistung verfügbar für den Notbetrieb bei Netzausfall (keine Überlast erlaubt).
*Endgültige Maße abhängig von gewählten Optionen. ESE (1800 U/min) = zertifiziertes Emergency Stationary Equipment.
