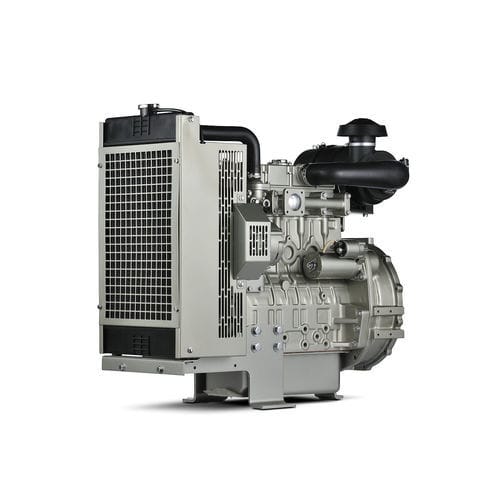

Dieselmotor 404D-22TAG

4-ZylinderTurboladerInline

Übersicht
Die Perkins 404-Serie für elektrische Energieerzeugung (EP) ist das größte und technisch ausgereifteste Mitglied der 400er-Baureihe. Der 404D-22TAG mit 4 Zylindern und 2,2 l reduziert Geräusche, Vibrationen und Rauheiten (NVH) und bietet zuverlässige Leistung für Aggregatesätze in nicht regulierten Gebieten, gemäß UN ECE R96 Stage IIIA (konstante Drehzahl) und U.S. EPA Stationary Emergency Engine. Wichtige Vorteile: zuverlässiges Kaltstartverhalten, niedrige Betriebskosten, kompakte Bauweise und guter Kraftstoffverbrauch.

Hauptspezifikationen

• Brutto mechanische Leistung: 34,4-36,3 kWm
• Typische elektrische Leistung: 37-40 kVA (29-32 kWe)
• Emissionen: UN ECE R96 Stage IIIA konstante Drehzahl; U.S. EPA Stationary Emergency Engine

Wesentliche Merkmale

• Niedrige Lebenszykluskosten — Zuverlässigkeit, kraftstoffeffizientes Verhalten, einfache Montage und bewährte Komponenten senken die Gesamtbetriebskosten. Optionen für Abgasnachbehandlung stehen zur Verfügung.
• Kompakt, leise und geeignet für lärmsensible Standorte — Liefert einen Bereich von 20-40 kVA mit der Laufruhe eines 4-Zylinder-Motors und reduzierter Geräuschentwicklung, geeignet für städtische Generatorinstallationen.

Produktdaten
Gesamtleistungsspanne
Brutto mechanische Leistung: 34,4-36,3 kWm
Typische elektrische Leistung: 37-40 kVA (29-32 kWe)
Nenn-Drehzahl: 1800 U/min

Emissionsstandards
Emissionen: UN ECE R96 Stage IIIA konstante Drehzahl; U.S. EPA Stationary Emergency Engine

60 Hz typische elektrische Leistung
Prime: 29,2 kWe
Standby: 32,1 kWe

Allgemein
Anzahl der Zylinder: 4 in Reihe
Bohrung: 84 mm (3,3 in)
Hub: 100 mm (3,9 in)
Hubraum: 2,2 l (135,2 in³)
Verdichtungsverhältnis: 23,3:1
Aufladung: Turboaufladung mit Ladeluftkühlung
Verbrennungssystem: Indirekte Einspritzung
Drehrichtung vom Schwungradende: Gegen den Uhrzeigersinn
Kühlsystem: Flüssigkeitsgekühlt
Abgasnachbehandlung: -
Typische Lichtmaschinenwirkungsgrad: 90%
Schaltbar: Nein

ElectropaK-Abmessungen
Länge: 1050 mm (41,3 in)
Breite: 710 mm (28 in)
Höhe: 998 mm (39,3 in)
Trockengewicht: 306 kg (675 lb)

Haftungsausschluss / Hinweise
* Endgültige Abmessungen abhängig von gewählten Optionen.
* ESE (1800 rpm) nur - Emergency Stationary Equipment.

Standardausstattung
Ansaugsystem

• Montierter Luftfilter

Steuersystem

• 12-Volt-Anlasser und 12-Volt-65-A-Lichtmaschine mit DC-Ausgang
• Elektronisches Abschaltventil (ESOS) 12 V, bei Spannung zum Weiterlaufen

Kühlsystem

• Kühler-Temperaturschalter
• Montierter Kühler, Rohrleitungen und Schutzbleche
• Thermostatisch geregeltes System mit riemengetriebener Kühlmittelpumpe und Axiallüfter

Schwungräder und Schwungradgehäuse

• 1800 rev/min
• Schwungradgehäuse SAE 4 long
• Schwungrad mit hoher Trägheit nach SAE J620 Größe 7 1/2 heavy

Kraftstoffsystem

• Elektronisch geregelte Einspritzpumpe Typ Kassette
• Geteiltes Kraftstofffilterelement

Allgemein

• Front- und Heckmotorlagerhalter
• Glühkerzen-Kaltstarthilfe und Heizung/Starter-Schalter

Ölsystem

• Öldruckschalter
• Spin-on Vollstrom-Schmierölfilter
• Nasssumpf aus Stahl mit Einfüllstutzen und Peilstab

Technische Daten

• Modell: 404D-22TAG
• Brand: Perkins
• Motorgeneration: 404 (4 Zylinder, 2,2 Liter)
• Brutto mechanische Leistung: 34,4-36,3 kWm
• Typische elektrische Leistung: 37-40 kVA (29-32 kWe)
• Nenn-Drehzahl: 1800 U/min
• Prime (60 Hz): 29,2 kWe
• Standby (60 Hz): 32,1 kWe
• Emissionszertifizierung: UN ECE R96 Stage IIIA konstante Drehzahl; U.S. EPA Stationary Emergency Engine
• Anzahl der Zylinder: 4 in Reihe
• Bohrung x Hub: 84 mm x 100 mm
• Hubraum: 2,2 l
• Verdichtungsverhältnis: 23,3:1
• Aufladung: Turboaufladung mit Ladeluftkühlung
• Verbrennungssystem: Indirekte Einspritzung
• Drehrichtung: Gegen den Uhrzeigersinn (vom Schwungradende gesehen)
• Kühlung: Flüssigkeitsgekühlt
• Typische Lichtmaschinenwirkungsgrad: 90%
• ElectropaK-Abmessungen (L×B×H): 1050 mm × 710 mm × 998 mm
• Trockengewicht (ElectropaK): 306 kg
