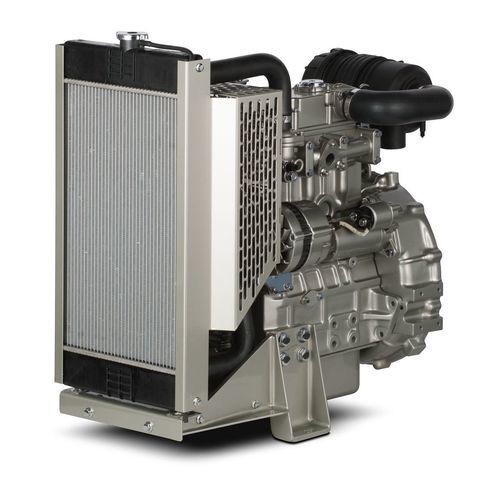

Dieselmotor 403A-11G

3-ZylinderInlinefür Elektrizitätsproduktion

Übersicht
Der EP-Dieselmotor 403A-11G ist eine kompakte 3-Zylinder-Antriebseinheit, entwickelt für industrielle Stromerzeugungsanwendungen. Er bietet hohe Leistungsdichte, effizienten Kraftstoffverbrauch und niedrige Geräuschentwicklung für Installationen, bei denen Platz, Emissionsanpassung und zuverlässige elektrische Leistung wichtig sind.

Wesentliche Merkmale

• Kompakt und flexibel – ElectropaK-Bauweise minimiert den Platzbedarf; geeignet bei beengten Einbauräumen und Anforderungen an die Nachbehandlung. Bestimmte Konfigurationen ermöglichen die Anpassung von Motordrehzahl und elektrischer Frequenz an die Anwendung.
• Effizient, leise und leistungsstark – Die 3-Zylinder-Anordnung liefert ein gutes Leistungsgewicht, verbesserte Laufruhe und geringe Betriebsgeräusche, geeignet für städtische und empfindliche Umgebungen.
• Niedrigere Betriebskosten – Einfaches indirektes Einspritzsystem, bewährte mechanische Regelung und unkomplizierte Installation reduzieren den Wartungsaufwand und die Gesamtbetriebskosten.

Wesentliche Spezifikationen

• Bruttoleistung mechanisch: 8,6–9,5 kWm
• Typische elektrische Leistung: 9–10 kVA (7,2–8 kWe)
• Emissionen: Fuel Optimised

Produktinformationen
Gesamtleistungsbereich
Bruttoleistung mechanisch: 8,6–9,5 kWm
Typische elektrische Leistung: 9–10 kVA (7,2–8 kWe)
Nenn-drehzahl: 1500 rpm

Emissionsstandard
Emissionen: Fuel Optimised

Typische elektrische Leistung 50 Hz
Prime: 9 kVA
Standby: 10 kVA

Allgemein
Anzahl der Zylinder: 3 in Reihe
Bohrung: 77 mm
Hub: 81 mm
Hubraum: 1,1 l
Verdichtungsverhältnis: 23,0:1
Ansaugluft: Saugmotor (Naturally Aspirated)
Verbrennungssystem: Indirekte Einspritzung
Drehung vom Schwungradende: Gegenuhrzeigersinn
Kühlsystem: Flüssigkeitskühlung
Abgasnachbehandlung: -
Typische Generatorwirkungsgrad: 86%
Umschaltbar: Nein

ElectropaK Abmessungen
Länge: 775 mm
Breite: 438 mm
Höhe: 702 mm
Trockengewicht: 129 kg

Standardausstattung

• Ansaugsystem: Montierter Luftfilter
• Steuerung: 12 V Electronic Shut Off Solenoid (ESOS), stromlos geschlossen, energisiert zum Laufen
• 12 V Anlasser und 12 V 15 A Lichtmaschine mit DC-Ausgang
• Glühkerze für Kaltstartunterstützung und Heizer/Start-Schalter
• Öldruck- und Kühlmitteltemperaturschalter
• Kühlsystem: Thermostatgesteuertes System mit riemengetriebener Wasserpumpe und Schublüfter
• Montierter Kühler, Leitungen und Schutzbleche
• Schwungrad und Schwungradgehäuse: Schwungradgehäuse SAE 5 long; Schwungrad hohe Trägheit nach SAE J620 Größe 165,1 mm (6½ in) heavy
• Kraftstoffsystem: Mechanisch geregelte Kassette Einspritzpumpe; Zweiteiliger Kraftstofffilter
• Allgemein: Vorderer und hinterer Motorlagerrahmen
• Ölsystem: Spin-on Vollstrom-Ölfilter; nasse Stahlölwanne mit Einfüllöffnung und Peilstab

Hinweise / Haftungsausschlüsse
* Endgültige Abmessungen abhängig von den gewählten Optionen.

Eigenschaften / Technische Daten

• Modell: 403A-11G
• Bruttoleistung mechanisch: 8,6–9,5 kWm
• Typische elektrische Leistung (50 Hz): Prime 9 kVA; Standby 10 kVA (äquivalent 7,2–8 kWe)
• Nenn-drehzahl: 1500 rpm
• Emissionen: Fuel Optimised
• Anzahl der Zylinder: 3 in Reihe
• Bohrung x Hub: 77 mm x 81 mm
• Hubraum: 1,1 l
• Verdichtungsverhältnis: 23,0:1
• Ansaugluft: Saugmotor
• Verbrennungssystem: Indirekte Einspritzung
• Drehung (vom Schwungrad gesehen): Gegenuhrzeigersinn
• Kühlung: Flüssigkeitskühlung
• Typische Generatorwirkungsgrad: 86%
• Umschaltbare Geschwindigkeit/Frequenz: Nein
• ElectropaK Abmessungen (L×B×H): 775 mm × 438 mm × 702 mm
• Trockengewicht (ElectropaK): 129 kg
