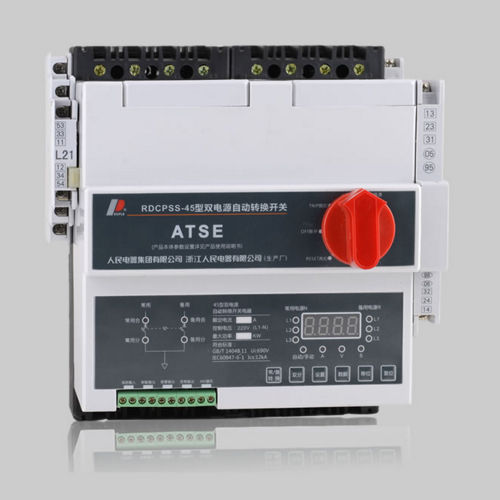

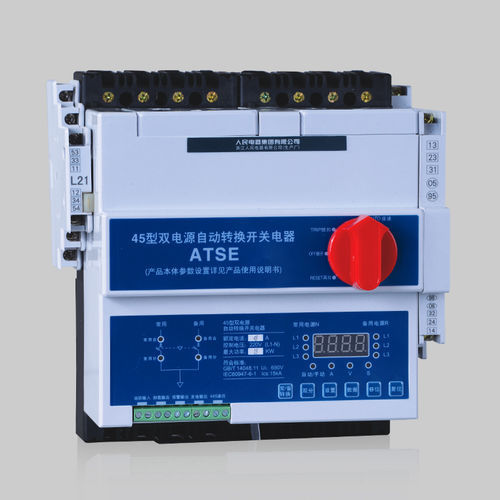

Automatischer Transferschalter RDCPSS

manuellStromschienenfür Generator

Die ATSE der RDCPSS-Serie (im Folgenden als „RDCPSS-Schalter“ bezeichnet) wird in zweipoligen Stromversorgungssystemen mit einer Nennfrequenz von 50 Hz oder 60 Hz, einer Nennspannung von bis zu 690 V und einem Nennstrom von 0,4 A bis 125 A eingesetzt.Er schaltet die Stromversorgung manuell oder automatisch um, wenn Überspannung, Unterspannung oder Phasenausfall auftreten, um die Zuverlässigkeit und Sicherheit der Stromversorgung hinter dem Schaltkreis zu gewährleisten. Der RDCPSS-Schalter ist mit einem Schütz mit sofortiger Schaltcharakteristik ausgestattet und wird für die Notstromversorgung eingesetzt. Bei der Umschaltung zwischen den Stromnetzen kann er eine Abschaltzeit von mindestens 50 ms realisieren, um die Versorgungsstabilität zu verbessern. Der CPSS-Schalter vom Typ CB kann entsprechend den jeweiligen Stromschutzfunktionen wie Überlast, Überstrom, Kurzschluss und Phasenunsymmetrie ausgewählt werden. 4. Normale Betriebsbedingungen 4.1 – Umgebungstemperatur: max. +40 °C, min. -10 °C; die Tagesdurchschnittstemperatur darf +35 °C nicht überschreiten. 4.2 – Höhe über dem Meeresspiegel: bis zu 2000 m. 4.3 – Luftfeuchtigkeit: Die maximale relative Luftfeuchtigkeit darf bei +40 °C 50 % nicht überschreiten; bei niedrigeren Temperaturen ist eine höhere Luftfeuchtigkeit zulässig, beispielsweise kann sie bei +20 °C 90 % erreichen. Dabei ist auf durch Temperaturänderungen verursachte Kondensation zu achten. 4.4 – Schutzart: IP 20, Berührungsschutz 4.5 – Verschmutzungsgrad: Stufe 3 4.6 – Installationsart: Hauptstromkreis 380 V für Schutzklasse IV, Hilfsstromkreis und Steuerstromkreis für Schutzklasse III, Alarmstromkreis für Schutzklasse II.
