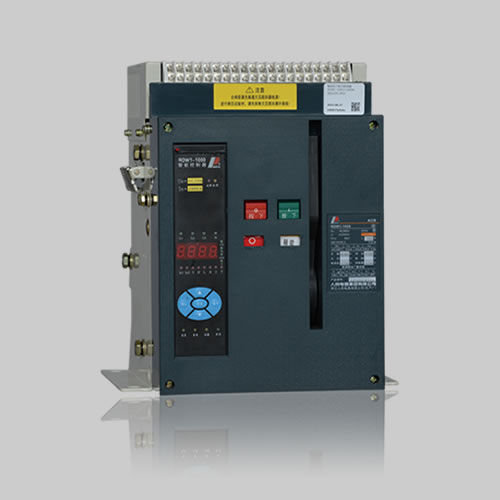

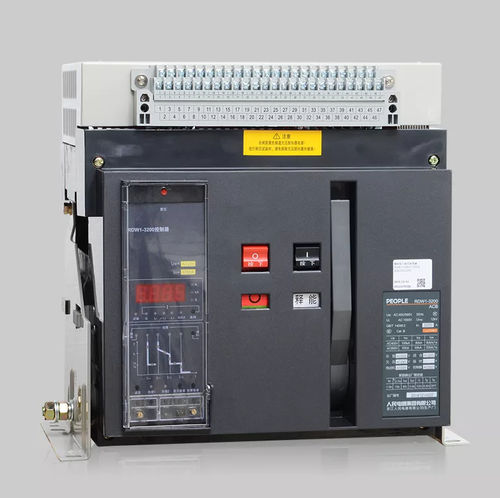

Luft-Schutzschalter RDW1 series

UnterspannungLeistungÜberlast

Der Luftschalter RDW1 wird in Stromverteilungsnetzen mit 50/60 Hz Wechselstrom eingesetzt und ist für eine Nennbetriebsspannung von bis zu 690 V sowie einen Nennstrom von bis zu 6300 A ausgelegt. Er wird hauptsächlich zur Stromverteilung sowie zum Schutz des Stromkreises und der Geräte vor Schäden durch Überlast, Kurzschluss, Unterspannung und Erdschluss eingesetzt. Er verfügt über intelligente Schutzfunktionen, bietet einen präzisen selektiven Schutz und verbessert die Zuverlässigkeit der Stromversorgung, um unnötige Stromunterbrechungen zu vermeiden. Zudem verfügt er über einen offenen Kommunikationsanschluss, ermöglicht Fernsteuerungsfunktionen und erfüllt die Anforderungen von Leitstellen und automatisierten Systemen. Dieses Produkt ohne intelligente Steuerung und Sensoren verfügt über eine Isolationsfunktion. Dieses Produkt entspricht der Norm IEC 60947-2 Normale Betriebs- und Installationsbedingungen 3.1 – Temperatur: nicht mehr als +40 °C, nicht weniger als –St, und durchschnittliche Tagestemperatur nicht mehr als +35 °C. Sollte der Kunde Bedingungen von über +40°C oder unter -25°C benötigen, ist dies mit dem Hersteller abzustimmen. 3.2 – Höhenlage des Aufstellungsortes: nicht mehr als 2000 m 3.3 – Luftfeuchtigkeit: Bei einer Temperatur von +40°C darf sie 50 % nicht überschreiten Bei niedrigeren Temperaturen sind höhere Luftfeuchtigkeiten zulässig. Die durchschnittliche monatliche Luftfeuchtigkeit darf nicht mehr als 90 % betragen, und die durchschnittliche Monatstemperatur darf nicht unter +25° liegen. Bei Schwankungen der Luftfeuchtigkeit ist auf Kondenswasserbildung zu achten. 3.4 – Schutzart: IP20 3.5 – Verwendungstyp: Typ B 3.6 – Verschmutzungsgrad: Stufe 3 3.7 – Installationsart: Die Installation des Hauptstromkreises des Leistungsschalters, des Unterspannungsauslösers und der Primärspule des Leistungstransformators entspricht der Installationsart IV; die Installation des Hilfsstromkreises und des Steuerkreises entspricht der Installationsart III.
