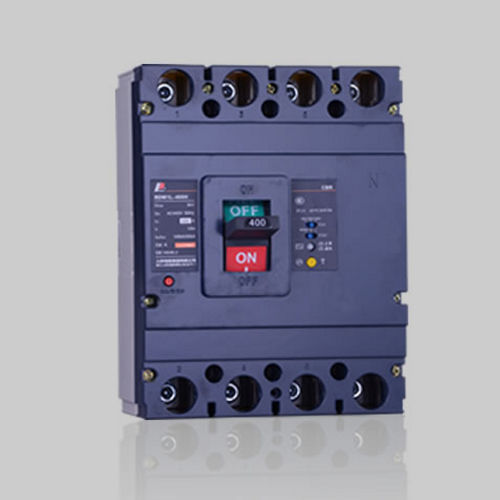

Thermisch-magnetischer Fehlerstromschutzschalter RDM67L

für ÜberspannungsschutzFehlerstromfür Reststrom

Der Fehlerstromschutzschalter der Baureihe RDM67L wird in Verteilungsnetzen mit 50 Hz Wechselstrom, einer Nennbetriebsspannung von 400 V und einem Nennbetriebsstrom von bis zu 800 A eingesetzt, um Personen vor indirekter Berührung zu schützen sowie zum Schalten von Stromkreisen und zum gelegentlichen Anlaufen von Motoren. Er verfügt über einen Überlastschutz mit langer Verzögerungszeit und inverser Zeitcharakteristik, einen Kurzzeit-Sofortschutz sowie einen Unterspannungs- und Fehlerstromschutz zum Schutz von Stromkreisen und Geräten. Dieser Schutzschalter zeichnet sich durch kompakte Abmessungen, hohe Schaltleistung und kurze Lichtbogenlänge aus. Dieser Schutzschalter verfügt über eine Trennfunktion. Dieser Leistungsschalter darf die Eingangsrichtung nicht verändern; die Klemmen N, 1, 3 und 5 müssen an die Netzseite angeschlossen werden, die Klemmen 2, 4, 6 und N an die Lastseite. Dieser Leistungsschalter entspricht den Normen der IEC 60947-2. 3.0 Betriebs-, Installations- und Transportbedingungen 3.1 – Temperatur: max. +40 °C, min. +35 °C. Der Tagesdurchschnitt darf +35 °C nicht überschreiten. 3.2 – Höhe über dem Meeresspiegel: max. 2000, 3.3 – Luftfeuchtigkeit: Bei +40 °C darf die Luftfeuchtigkeit maximal 50 % betragen. Bei niedrigeren Temperaturen sind jedoch höhere Luftfeuchtigkeiten zulässig. Beispielsweise sind 90 % bei +20 °C zulässig. Bei Temperaturschwankungen ist auf Kondensation zu achten. 3.4 – Verschmutzungsgrad: Stufe 3 3.5 – Aufstellungsort: Umgebung ohne Metallkorrosion und Isolationsschäden durch Gase und Staub, sowie ohne Stöße und Regenwassereinfluss; die Neigung zwischen der Montageplatte und jeder Richtung darf nicht mehr als 5° betragen. 3.6 – Externes Magnetfeld am Aufstellungsort darf das 5-fache des Erdmagnetfelds nicht überschreiten. Das Gerät ist für eine elektromagnetische Umgebung vom Typ B geeignet.
