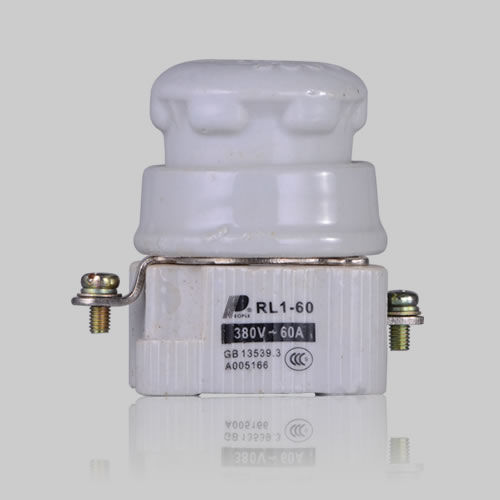

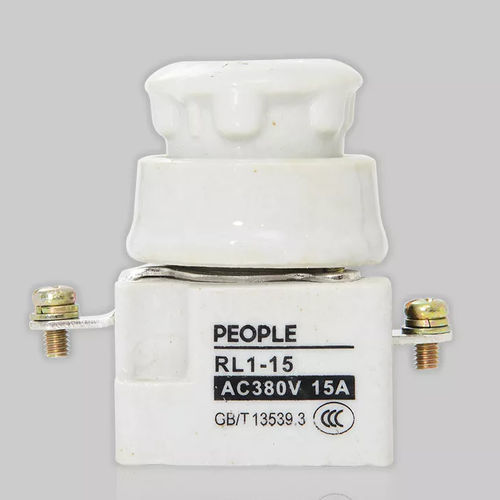

Zylindrische Sicherung RL1

KurzschlussschutzKeramik

Die Schraubbasis-Sicherung der RL1-Serie eignet sich für industrielle Stromverteilungsanlagen mit 50 Hz Wechselstrom, einer Nennspannung von 380 V und einem Nennstrom von bis zu 200 A zum Schutz vor Überlast und Kurzschluss. Schaltbereich und Gebrauchsklasse Der Schaltbereich dieser Sicherungsserie ist „g“, die Gebrauchsklasse ist „G“; dies entspricht dem allgemeinen Anwendungsbereich für Sicherungen mit voller Schaltleistung. Konstruktionsmerkmale Diese Sicherungsserie besteht aus dem Sicherungselement, dem Sicherungssockel und der Schmelzkomponente. Der Schmelzleiter besteht aus einem Sicherungsrohr, einem Schmelzkörper, Füllmaterial und einem Indikator. Der Schmelzkörper aus reinem Kupferband oder -draht mit variablem Querschnitt ist in das hochfeste Sicherungsrohr eingeschweißt; dieses ist mit chemisch aufbereitetem Quarzsand hoher Reinheit als Lichtbogenmedium gefüllt. An der Endkappe des Sicherungselements befindet sich ein Anzeiger, der sofort sichtbar wird, sobald die Sicherung durchbrennt, was anzeigt, dass die Sicherung durchgebrannt ist. Der Sicherungssockel besteht aus einem Sockel, einem metallenen Schraubrohr mit Anschlüssen und einem Schutzring aus Porzellan. Die Schmelzkomponente besteht aus einem äußeren Metallschraubrohr und einem Porzellangriff; oben befindet sich ein transparentes Fenster, anhand dessen erkennbar ist, ob die Schmelzindikatoranzeige sichtbar ist oder nicht (ob die Sicherung durchgebrannt ist oder nicht). Die Sicherung weist im Betrieb eine vollständig abgedichtete Struktur auf. Die Basis wird mit Schrauben befestigt, was einfach und bequem ist. Die seitlichen Anschlüsse werden mittels Schrauben mit der externen Leitung verbunden.
