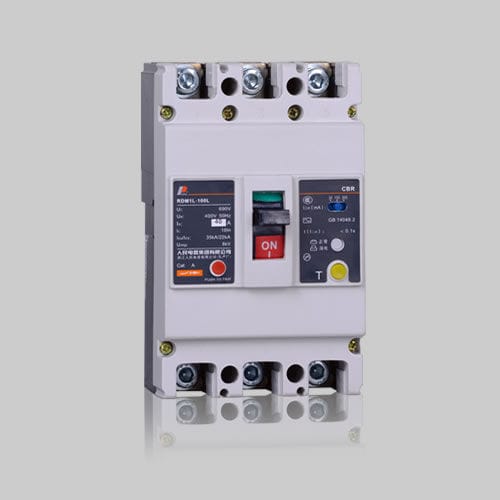

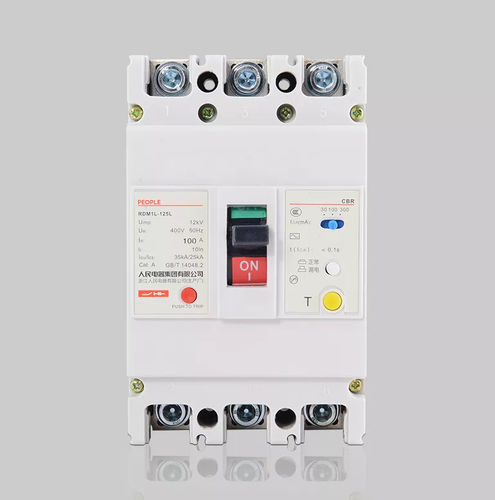

Thermisch-magnetischer Schutzschalter RDM1L

für Reststromfür VerteilungGussgehäuse

Der Kompaktleistungsschalter der Serie RDM IL wird hauptsächlich in Verteilungsstromkreisen mit 50/60 Hz Wechselstrom eingesetzt. Die Nennbetriebsspannung beträgt 400 V,Nennstrom bis zu 800 A, um einen indirekten Schutz zu gewährleisten und Brände durch Fehlerströme zu verhindern. Er kann zudem zur Stromverteilung und zum Schutz von Stromkreisen vor Überlast und Kurzschluss eingesetzt werden sowie für Umschaltkreise und zum gelegentlichen Anlaufen von Motoren. Dieses Produkt eignet sich zur Trennung. Dieses Produkt entspricht der Norm IEC 60947-2. Normale Betriebs- und Einbaubedingungen 3.1 – Temperatur: nicht höher als +40 °C und nicht niedriger als -5 °C; die Durchschnittstemperatur darf +35 °C nicht überschreiten. 3.2 – Aufstellungsort: nicht über 2000 m. 3.3 – Relative Luftfeuchtigkeit: nicht mehr als 50 % bei einer Temperatur von +40 °C. Das Produkt hält einer höheren Luftfeuchtigkeit bei niedrigeren Temperaturen stand; bei einer Temperatur von +20 °C hält das Produkt beispielsweise einer relativen Luftfeuchtigkeit von 90 % stand. Gegen Kondensation, die durch Temperaturschwankungen entsteht, ist durch geeignete Maßnahmen vorzusorgen. 3.4 – Verschmutzungsklasse: Klasse 3 3.5 – Die Installation sollte an einem Ort erfolgen, an dem keine Explosionsgefahr besteht und an dem keine Gase oder leitfähiger Staub vorhanden sind, die Metallkorrosion und Isolationsschäden verursachen könnten. 3.6 – Maximaler Neigungswinkel bei der Installation: 5°; die Installation sollte an einem Ort erfolgen, der keinen offensichtlichen Stößen und Witterungseinflüssen ausgesetzt ist. 3.7 – Installationsart des Hauptstromkreises: III, Installationsart des Hilfsstromkreises und des Steuerstromkreises: II 3.8 – Das externe Magnetfeld am Installationsort darf das 5-fache des Erdmagnetfelds nicht überschreiten. 3.9 – Elektromagnetische Umgebung am Installationsort: Typ B
