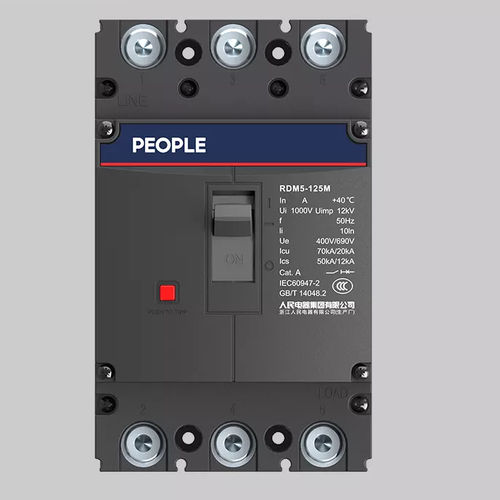

Thermisch-magnetischer Schutzschalter RDM5

NiederspannungÜberlastKurzschluss

Der elektronische Kompaktleistungsschalter der Baureihe RDM5 wird in Wechselstromkreisen mit 50 Hz eingesetzt, einer Isolationsspannung von 1000 V, einer Nennbetriebsspannung von bis zu 690 V und einem Nennstrom von bis zu 800 A, um die Energie zu verteilen und den Stromkreis sowie die Stromquelle vor Schäden durch Überlastung, Kurzschluss und Unterspannung zu schützen. Insbesondere bei Strömen unter 630 A kann er auch den Motor schützen. Normalerweise kann der Leistungsschalter gelegentlich das Umschalten und Anlaufen von Motoren übernehmen. Das Produkt kann vertikal und horizontal installiert werden. Normale Betriebs- und Einbaubedingungen 1. Einbauort in einer Höhe von maximal 2000 m 2. Temperatur: nicht höher als +40 °C und nicht niedriger als -5 °C, wobei die Durchschnittstemperatur nicht höher als +35 °C sein darf 3. Relative Luftfeuchtigkeit: nicht mehr als 50 % bei einer Temperatur von +40 °C. Das Produkt hält einer höheren Luftfeuchtigkeit bei niedrigeren Temperaturen stand; beispielsweise kann das Produkt bei einer Temperatur von +20 °C einer relativen Luftfeuchtigkeit von 90 % standhalten. 4. Verschmutzungsklasse: Klasse 3 5. Einbauart des Hauptschalters: Klasse III, Einbauart des Hilfsstromkreises und des Steuerstromkreises: Klasse II 6. Der maximale Einbauwinkel beträgt 22,5°
