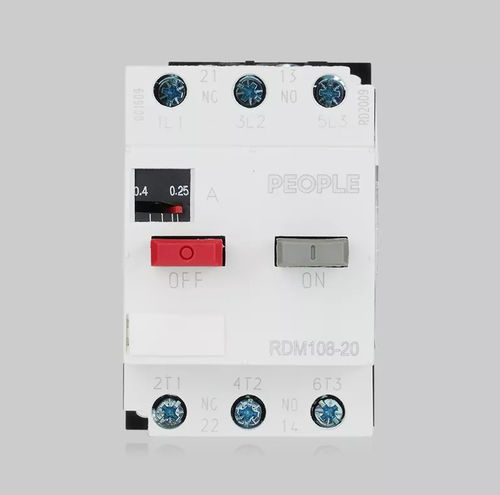

Luft-Schutzschalter RDM108 series

ÜberlastKurzschlussMotorschutz

Der Kompaktleistungsschalter der Baureihe RDM108 wird in Stromkreisen mit 50 Hz/60 Hz Wechselstrom eingesetzt,Nennbetriebsspannung von bis zu 660 V und Nennströmen von 0,1 A bis 63 A zum Schutz von Motoren mit geringer Leistung und Stromkreisen vor Überlast und Kurzschluss. Unter normalen Bedingungen eignet er sich für gelegentliche Lastwechsel und den direkten Motorstart. Dieses Produkt kann den Motor, der unter Vollspannung und einer AC-3-Last steht, direkt starten und abschalten, um ihn vor Überlast und Kurzschluss zu schützen. Dieses Produkt entspricht den Normen GB14048.2 und GB14048.4. 3.2 Aufbau Das Modell RDM108-20 verfügt über einen Hilfskontakt, das Modell RDM108-32 kann mit einer externen Hilfskontaktgruppe ausgestattet werden, und das Modell RDM108-63 kann mit einer internen Hilfskontaktgruppe ausgestattet werden. Der Auslösemechanismus des RDM108-32 und des RDM108-63 verfügt über eine Schnellschalt- und -trennkonstruktion und bietet somit eine Strombegrenzungsfunktion. Bimetall-Auslöser mit zeitinverser Verzögerung und elektromagnetischer Sofortauslöser. Der Überlastauslöser verfügt über eine Temperaturkompensationsvorrichtung. An der Vorderseite des Produkts befindet sich ein Einstellzeiger für den Auslösestrom, der innerhalb des vorgegebenen Bereichs einstellbar ist. Die Bedienungsarten der Modelle RDM108-20, -32 und -63 sind jeweils Tastenbedienung, Drehknopfbedienung und Hebelbedienung. Diese Produkte sind für den Anschluss an die Frontplatte sowie für die Montage auf einer Leiterplatte vorgesehen. Die Modelle RDM108-20 und -32 verfügen über eine Montageplatte und können auf einer 35-mm-DIN-Schiene montiert werden. Normale Betriebs- und Einbaubedingungen 3.1 Die Höhe des Einbauortes darf 2000 m nicht überschreiten. 3.3 Die Verschmutzungsklasse beträgt 3. 3.4 Installationsart: Der Hauptstromkreis ist der Typ III, der Hilfsstromkreis und der Steuerstromkreis sind vom Typ II. 3.2 Die Umgebungstemperatur darf nicht höher als +40 °C und nicht niedriger als -5 °C sein,
