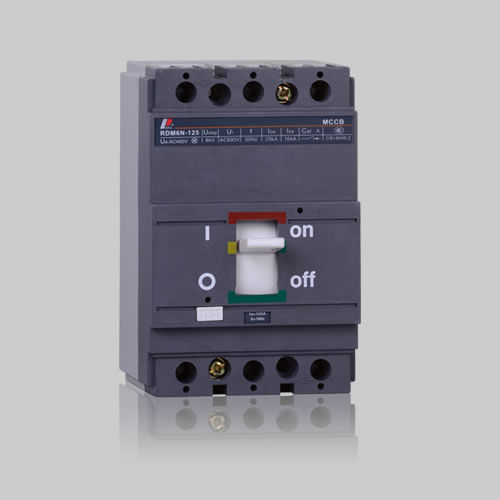

Luft-Schutzschalter RDM6 series

UnterspannungACLeistung

Leistungsschalter der Baureihe RDM6 in vergossener Ausführung, hauptsächlich für den Einsatz in Wechselstromnetzen mit 50 Hz, Nennisolationsspannung 690 V (Steuerkreisspannung 400 V), Nennbetriebsspannung bis zu 400 V, zur Stromverteilung sowie zum Schutz vor Überlast, Kurzschluss und Unterspannung. Leistungsschalter mit einer Baugröße und einem Nennstrom unter 400 A können zum gelegentlichen Starten und Stoppen von Käfigläufermotoren sowie zum Schutz vor Motorüberlastung, Kurzschluss und Unterspannung eingesetzt werden. Dieses Produkt entspricht den Normen IEC 60947-2 und GB 14048.2-2008. Normale Betriebs- und Einbaubedingungen 3.1 – Temperatur: nicht höher als +40 °C und nicht niedriger als –5 °C, wobei die Durchschnittstemperatur nicht höher als +35 °C sein darf. 3.2 – Aufstellungsort: nicht höher als 2.000 m. 3.3 – Relative Luftfeuchtigkeit: nicht mehr als 50 % bei einer Temperatur von +40 °C. Das Produkt hält einer höheren Luftfeuchtigkeit bei niedrigeren Temperaturen stand; bei einer Temperatur von +20 °C hält das Produkt beispielsweise einer relativen Luftfeuchtigkeit von 90 % stand. Auf Kondensation, die durch Temperaturschwankungen entsteht, sollte durch besondere Maßnahmen geachtet werden. Der Aufstellungsort darf keine Explosionsgefahr aufweisen und es dürfen keine Gase und leitfähiger Staub vorhanden sein, die Korrosion und Isolationsschäden verursachen können. 3.4 – Verschmutzungsklasse: Klasse 3; Zubehörteile des Leistungsschalters: Verschmutzungsklasse 2. 3.5 – Einbauart des Hauptleistungsschalters: Klasse III; 3.6 – Grundlegende Einbaubedingungen: Vertikaler Einbau
