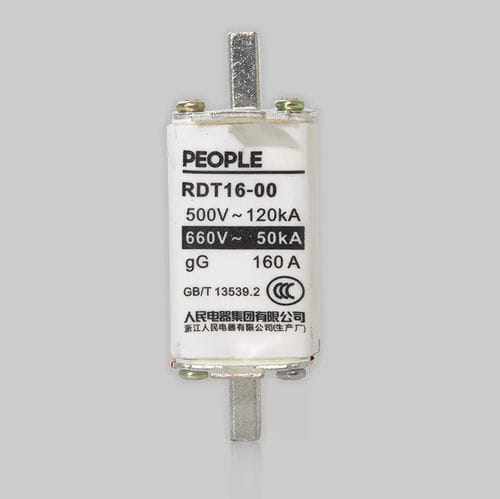

Flachstecker-Sicherung RDT16

KeramikrohrKurzschlussschutz

Die pulvergefüllte Patronen-Messerkontaktsicherung der Baureihe RDT16 eignet sich für industrielle Stromverteilungsanlagen mit 50 Hz Wechselstrom, einer Nennspannung von bis zu 500/690 V und einem Nennstrom von bis zu 1250 A und dient als Überlast- und Kurzschlussschutz für den Stromkreis. Entspricht den Normen: GB13539.1-2008/IEC60269-1:2006; GB/T13539.2-2008/IEC 60269-2:2006 Normale Betriebs- und Einbaubedingungen 3.1 Umgebungstemperatur: -5 °C bis +40 °C, wobei der Durchschnittswert innerhalb von 24 Stunden +35 °C nicht überschreiten darf und der Durchschnittswert innerhalb eines Jahres unter diesem Wert liegen sollte. 3.2 Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten 3.3 Atmosphärische Bedingungen Die Luft ist sauber, und ihre relative Luftfeuchtigkeit darf bei einer Umgebungstemperatur von 40 °C 50 % nicht überschreiten. Bei relativ niedrigen Temperaturen ist eine relativ hohe Luftfeuchtigkeit zulässig, beispielsweise kann die relative Luftfeuchtigkeit bei 20 ÿ 90 % erreichen; dabei ist die durch Temperaturschwankungen verursachte Kondensation auf der Oberfläche des Produkts zu berücksichtigen. 3.4 Spannung Bei einer Nennspannung von 500 V darf der Höchstwert der Netzspannung 110 % der Nennspannung der Sicherung nicht überschreiten; bei einer Nennspannung von 690 V darf der Höchstwert der Netzspannung 105 % der Nennspannung der Sicherung nicht überschreiten. Hinweis: Schmilzt die Sicherungsschmelze bei einer Spannung, die deutlich unter der Nennspannung liegt, reagieren die Sicherungsanzeige oder der Sicherungsauslöser möglicherweise nicht. 3.5 Einbaukategorie: III 3.6 Verschmutzungsgrad: mindestens 3 3.7 Einbaulage Diese Sicherungsserie kann vertikal, horizontal oder schräg an Einsatzorten installiert werden, an denen keine offensichtlichen Erschütterungen, Stöße oder Vibrationen auftreten.
