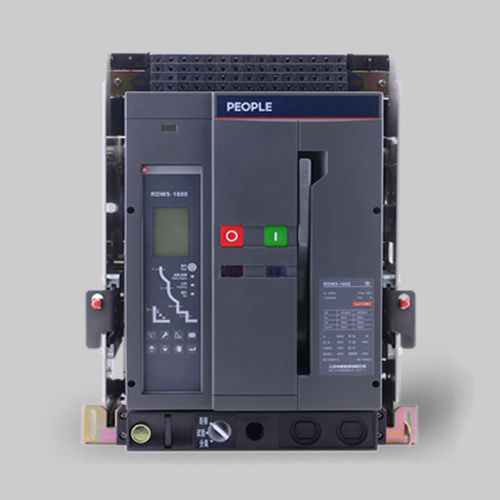

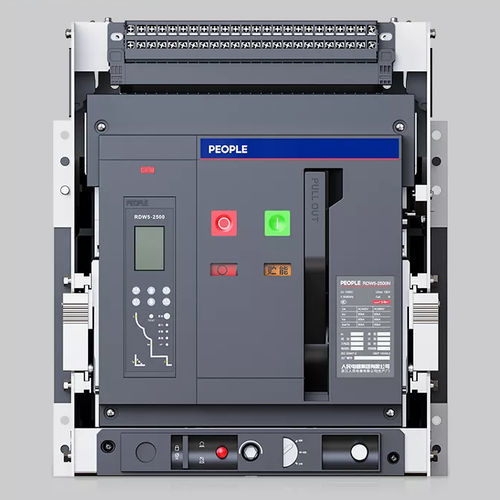

Luft-Schutzschalter RDW5 series

Unterspannungfür Überspannungsschutzmit Erdung

Der intelligente Luftschalter der Serie RDW5 wird in Stromverteilungsnetzen mit 50/60 Hz Wechselstrom, einer Nennbetriebsspannung von bis zu 400 V/690 V und einem Nennstrom von bis zu 6300 A eingesetzt. Er dient in erster Linie der Stromverteilung sowie dem Schutz von Stromkreisen und Stromversorgungsanlagen vor Schäden durch Störungen wie Überlastung, Unterspannung, Kurzschluss und einphasige Erdung und verfügt über eine Isolationsfunktion. Darüber hinaus verfügt der Leistungsschalter über verschiedene intelligente Schutzfunktionen und kann über sein Netzwerksystem eine bidirektionale Kommunikation zwischen mehreren Leistungsschaltern und einem zentralen Steuerrechner herstellen sowie Fernsteuerungsfunktionen realisieren, um die Anforderungen einer automatischen Systemsteuerung zu erfüllen. Der Leistungsschalter entspricht der Norm IEC 60947-2. Normale Betriebs- und Einbaubedingungen 3.1 – Temperatur: nicht mehr als +40 °C / nicht weniger als –0 °C und eine durchschnittliche Tagestemperatur von nicht mehr als +35 °C. Sollte der Kunde Betriebsbedingungen von über +40 °C oder unter -25 °C benötigen, ist dies mit dem Hersteller abzustimmen. 3.2 – Aufstellungsort: Höhe über dem Meeresspiegel nicht mehr als 2.000 m 3.3 – Luftfeuchtigkeit: Bei einer Temperatur von +40 °C darf sie nicht mehr als 50 % betragen. Bei niedrigeren Temperaturen sind höhere Luftfeuchtigkeiten zulässig. Die durchschnittliche monatliche Luftfeuchtigkeit darf nicht mehr als 90 % betragen, und die durchschnittliche Monatstemperatur darf nicht unter +25 °C liegen. Bei Schwankungen der Luftfeuchtigkeit ist auf Kondenswasserbildung zu achten. 3.4 – Schutzart: IP20 3.5 – Verwendungstyp: Typ B 3.6 – Verschmutzungsgrad: Stufe 3 3.7 – Einbauart: Für den Hauptstromkreis des Leistungsschalters, den Unterspannungsauslöser und die Primärspule des Leistungstransformators gilt die Einbauart IV; für den Hilfsstromkreis und den Steuerkreis gilt die Einbauart III.
