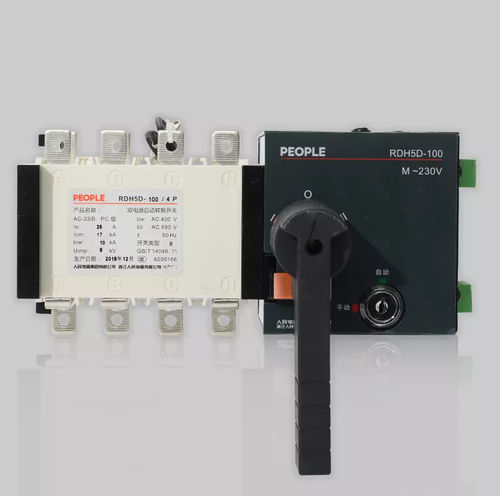

Automatischer Transferschalter RDH5D

ZweiwegeschalterVerriegelungferngesteuerter

Die automatischen Umschaltgeräte der Serie RDH5D vereinen elektrische und mechanische Verriegelungssysteme, um einen sicheren Umschaltvorgang zu gewährleisten. Sie eignen sich für Stromversorgungssysteme von industriellen Verteilungsanlagen mit 50 Hz Wechselstrom, einer Nennspannung von 400 V Wechselstrom und einem Nennstrom von bis zu 3200 A. Sie verfügen über Erkennungs-, Kommunikations- elektrische und mechanische Verriegelungsfunktionen. Sie ermöglicht vollautomatische und ferngesteuerte Schaltvorgänge, Rückstellung sowie manuelle Steuerung für Notfälle und andere Betriebszustände. Diese Umschaltanlage eignet sich für Stromversorgungen mit zwei Stromkreisen, für die automatische Umschaltung zwischen Normal- und Notstromversorgung oder für die automatische Umschaltung und sichere Trennung zwischen zwei Lastanlagen. Aufbau der Umschaltanlage 3.1 – Elektrische Verriegelung: Steuert die Stromversorgung des internen Schaltkreises. Ist sie eingeschaltet, ermöglicht der Schalter vollautomatischen Betrieb, erzwungenen Rückstellvorgang und Fernsteuerung; ist sie ausgeschaltet, kann der Schalter nur manuell betätigt werden. 3.2 – Bedienhebel: Die elektrische Verriegelung muss ausgeschaltet sein, wenn der Hebel zur manuellen Betätigung verwendet wird. 3.3 – Mechanische Verriegelung: Dient zur Erkennung. Drehen Sie zunächst den Schalter mit dem Handgriff in die Position „0“, ziehen Sie dann den Verriegelungsmechanismus nach oben und verriegeln Sie ihn, um die Erkennung durchzuführen. (Wenn die Verriegelung nach oben gezogen wird, wird die interne Steuerspannung des Schalters abgeschaltet, sodass der Schalter weder automatisch noch manuell betätigt werden kann.) 3.4 – Positionsanzeige: Zeigt die Betriebsposition an (l, 0, ll). Bedienungsanleitung 6.1 – Automatikfunktion: Wenn die normale Stromversorgung ausfällt, schaltet der Schalter den Stromkreis auf die Notstromversorgung um; wenn die normale Stromversorgung wiederhergestellt ist, schaltet der Schalter den Stromkreis wieder auf die normale Stromversorgung um. 6.2 – Funktion „0“ zur erzwungenen Rückstellung: Durch Betätigen der Taste „0“ schaltet der Schalter beide Stromversorgungen aus.
