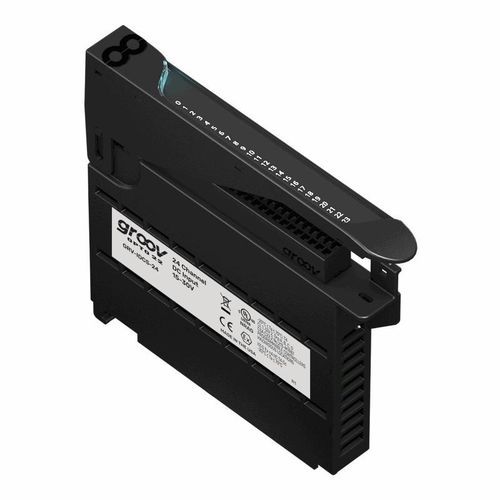

Digitales Eingangsmodul GRV-IDCS-24

24 E/AEPICfür Maschinen-Zustandsüberwachung

Das GRV-IDCS-24 ist ein groov EPIC® Digitales DC-Eingangsmodul, das zum Erfassen einfacher Ein/Aus-Zustände von Feldgeräten entwickelt wurde. Es bietet eine kostengünstige Option für Projekte, die nur die Erkennung binärer (Ein/Aus) Eingänge benötigen.

Hauptmerkmale

• Erfasst Ein/Aus-Zustände für DC-Eingabegeräte (Nähe-Schalter, Drucktaster, Hilfskontakte) mittels einfacher digitaler Logik.
• Das Modulgehäuse enthält eine Status-LED und ein berührungsempfindliches Feld; durch Berühren zeigt der groov EPIC® Prozessor Modulinformationen wie Spezifikationen und Schaltplan an.
• Kostengünstige „Simple I/O“-Moduloption für Anwendungen, die keine Zähl-, Sperr- oder Totalisierungsfunktionen benötigen.
• Montage auf einem groov EPIC® Chassis; kompatibel mit dem GRV-EPIC-PR1 Prozessor und anderen groov I/O-Modulen.
• Werksseitig zweimal getestet vor Versand; die meisten Module haben lebenslange Garantie.

Anwendungen

• OEM- und Maschinenkonstruktion
• Prozesssteuerung und Maschinenüberwachung
• Leistungs- und Energiemonitoring
• Prädiktive Wartung und Ferninstallationen (Wasser/Abwasser, Öl & Gas)
• SCADA- und IIoT-Anwendungen

Hinweise

• Wenn Funktionen wie Latching oder Totalisierung benötigt werden, siehe stattdessen das Modell GRV-IDC-24.

Technische Daten

• Anzahl Kanäle: 24
• Eingangsspannung: 15–30 VDC
• IEC-Eingangstyp: Typ I
• Turn ON Kennlinie: 15 V, > 2 mA
• Turn OFF Kennlinie: 5 V, < 0.5 mA
• Eingangsimpedanz: IEC-Eingänge haben nichtlineare Impedanz — siehe Datenblatt für typische V‑I-Kurven
• Max. Schaltfrequenz Ein/Aus (DC-Eingang, 50 % Rechteck): 1000 Hz (24 Vp-p)
• Isolierung (Feld-zu-Logik): 300 V Betrieb, 1500 V transient (1 Minute)
• Isolierung (Kanal-zu-Kanal): Keine
• Chassis-Leistungsaufnahme: 1,2 W
• Mindest-firmware groov EPIC: 1.0.0
• Mindest-PAC Project Version: 10.0000
• Drahtquerschnitt: 28–14 AWG
• Abisolierlänge: 0,315–0,354 Zoll (8–9 mm)
• Drehmoment, Anschlussklemme: 2,5 in‑lb (0,28 N·m)
• Drehmoment, Befestigungsschraube: 3,5 in‑lb (0,4 N·m)
• Betriebstemperatur: -20 °C bis +70 °C
• Lagertemperatur: -40 °C bis +85 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): 5–95 %
• MTBF (min., 25 °C): 1,2 Mio. Stunden
• Zulassungen: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2), RoHS; DFARS; CB Scheme; UKCA
• Garantie: Lebenslang
