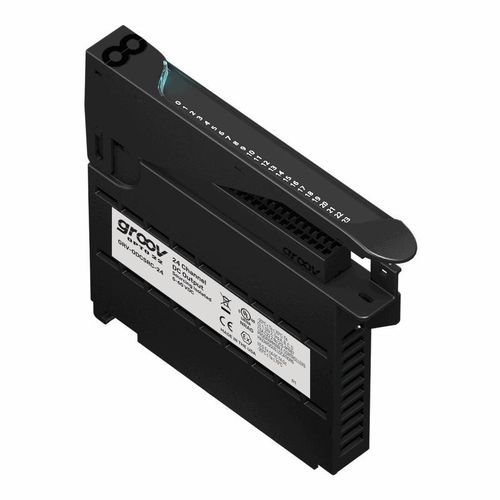

Digitales Ausgangsmodul GRV-ODCSRC-24

24 E/AEPICAutomatisierung

Das groov EPIC DC-Ausgangs-Sourcing-Modul GRV-ODCSRC-24 von Opto 22 bietet 24 unabhängige Last‑Sourcing-DC-Ausgänge für industrielle Steuerungs- und Überwachungsanwendungen.

Hauptmerkmale

• 24 separate Last‑Sourcing-DC-Ausgangskanäle, geeignet zum Schalten externer Lasten.
• Das Modulgehäuse verfügt über eine LED-Statusanzeige und ein berührungsempfindliches Feld, das Modulinformationen und Verdrahtungsdiagramme auf dem groov EPIC Prozessor anzeigt.
• Montage in einem groov EPIC Chassis mit GRV-EPIC-PR1 Prozessor; arbeitet mit anderen groov I/O-Modulen (diskret, analog, seriell) zusammen, um die benötigte I/O-Kombination bereitzustellen.
• Geeignet für OEMs, Maschinenbauer, Prozesssteuerung, Maschinenüberwachung, Energieüberwachung, vorausschauende Wartung, entfernte Installationen (Wasser/Abwasser, Öl & Gas), SCADA und IIoT-Anwendungen.
• Module sind UL/cUL zugelassen und entsprechen ATEX, Niederspannungsrichtlinie, EMC CE, RoHS, DFARS, CB Scheme und UKCA; ab Werk zweimal getestet; lebenslange Garantie für die meisten Module.

Technische Daten

• Modell: GRV-ODCSRC-24
• Anzahl Kanäle: 24
• Versorgungsbereich (nenn): 12–24 VDC
• Versorgungsbereich (max.): 5–60 VDC
• Strombelastbarkeit (pro Kanal): 0,4 A
• Spitzenstrom: 1,5 A für 1,0 Sekunde
• Empfohlenes max. Sicherungs-/Leitungsschutzwert (schnell): 2 A, 60 VDC pro Kanal oder 20 A, 60 VDC gemeinsam
• Mindestlast: 5,0 mA
• Spannungsabfall am Ausgang: 0,3 V max. bei 0,4 A
• Leckstrom im ausgeschalteten Zustand (pro Kanal): <10 µA (@ 60 V, 70 °C)
• Maximale Sperrspannung: 60 V DC
• TPO-Intervall (min, max, Auflösung): 0,005 s, 429496,7296 s, 0,001 s
• Schaltzeit EIN/AUS: 2,5 ms
• Isolierung (Feld-zu-Logik): 300 V Betrieb, 1500 V transient
• Isolierung (Kanal-zu-Kanal): Keine
• Chassis-Leistungsaufnahme: 1,2 W
• Mind. groov EPIC Firmware-Version: 1.0.0
• Mind. PAC Project Version: 10.0000
• Mind. Bibliothekspaket für CODESYS Version: 1.0.0.0
• Drahtgröße: 28–14 AWG
• Abmantellänge: 0,315–0,354 Zoll (8–9 mm)
• Anzugsdrehmoment, Steckerschraube: 2,5 in‑lb (0,28 N‑m)
• Anzugsdrehmoment, Halteschraube: 3,5 in‑lb (0,4 N‑m)
• Temperatur (Betrieb): -20 °C bis +70 °C
• Temperatur (Lagerung): -40 °C bis +85 °C
• Relative Luftfeuchte (nicht kondensierend): 5–95%
• MTBF (min., 25 °C): 1,2 Mhrs
• Behördliche Zulassungen: UL/cUL (Class 1, Div 2); CE: ATEX (Kategorie 3, Zone 2) und RoHS; DFARS; CB Scheme; UKCA
• Garantie: lebenslang
