Digitales Ausgangsmodul GRV-ODCIS-12

mit 10 DigitalausgängenEPICAutomatisierung

Übersicht

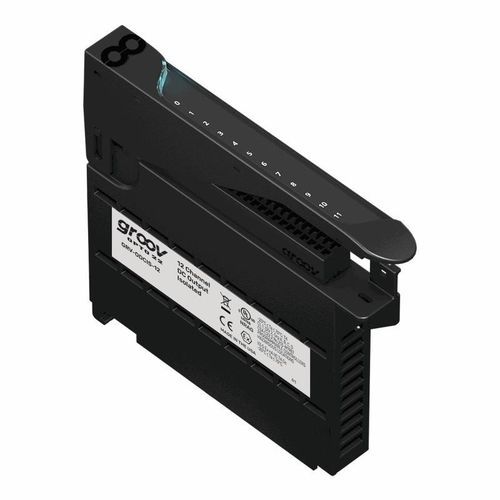

Das GRV-ODCIS-12 ist ein groov EPIC® digitales DC-Ausgangsmodul mit 12 isolierten Kanälen zur Ein/Aus-Schaltung separater DC-Lasten. Es unterstützt eine Spannung von 5–60 VDC und verfügt über kanalbezogene LEDs sowie eine Modulstatus-LED mit berührungsempfindlichem Feld, das Modulinformationen und den Verdrahtungsplan auf dem groov EPIC Prozessor anzeigt. Das Modul wird im groov EPIC Chassis zusammen mit anderen I/O-Modulen und einem GRV-EPIC-PR1 Prozessor montiert.

Hauptmerkmale

• 12 isolierte DC-Ausgangskanäle (jeweils schaltet einen separaten DC-Verbraucher)
• Spannungsbereich: 5–60 VDC (nominell 5–48 VDC)
• Kanal-zu-Kanal- und Feld-zu-Logik-Isolation: 300 V Betrieb, 1500 V transient (1 Minute)
• Kanalbezogene LEDs zur Fehlersuche; Modulabdeckungs-LED und berührungsempfindliches Feld zeigt Modulinfo und Verdrahtungsplan auf dem groov EPIC Prozessor
• Nur Ein/Aus-Schaltung (keine Totalisierungs-/Impulsfunktionen bei diesem Modell)
• Montage im groov EPIC Chassis mit anderen I/O-Modulen und GRV-EPIC-PR1 Prozessor
• UL/cUL gelistet; konform mit ATEX, Niederspannung, EMV CE und UKCA Richtlinien
• Werksseitig zweimal getestet vor Versand; die meisten Module mit lebenslanger Garantie

Anwendungen

• OEMs und Maschinenkonstrukteure
• Prozesssteuerung und Maschinenüberwachung
• Leistungs- und Energiemonitoring
• Vorausschauende Wartung und entfernte Installationen (Wasser/Abwasser, Öl & Gas)
• SCADA und industrielles IoT

Technische Daten

• Modell: GRV-ODCIS-12
• Anzahl der Kanäle: 12
• Spannungsbereich (nominell): 5–48 VDC
• Spannungsbereich (max): 5–60 VDC
• Strombewertung: 400 mA pro Kanal oder 4,8 A pro Modul (bei 70 °C)
• Anlaufstrom: 5 A Spitze für 1 Sekunde
• Empfohlenes max. Sicherungs-/Leitungsschutzgerät (schnell): 3 A 60 VDC / Kanal, 6 A 60 VDC / Modul
• Minimallast: 20 mA
• Spannungsabfall am Ausgang: 1,2 V max.
• Leckstrom im Ausschaltzustand: 1 mA bei 60 V
• Maximale Sperrspannung: 60 V
• TPO-Periode: N/A für GRV-ODCIS-12 (Funktion verfügbar bei GRV-ODCI-12)
• Ein-/Ausschaltzeit: N/A für GRV-ODCIS-12
• Isolation (Feld-zu-Logik): 300 V Betrieb, 1500 V transient (1 Minute)
• Isolation (Kanal-zu-Kanal): 300 V Betrieb, 1500 V transient (1 Minute)
• Chassis-Leistungsaufnahme: 1,2 W
• Minimale groov EPIC Firmware-Version: 1.0.0
• Minimale PAC Project-Version: 10.0000
• Minimale Library-Paket-Version für CODESYS: 1.0.0.0
• Leiterquerschnitt: 28–14 AWG
• Abisolierlänge: 0.315–0.354 inches (8–9 mm)
• Anziehdrehmoment, Anschlussklemme: 2.5 in-lb (0.28 N·m)
• Anziehdrehmoment, Halteschraube: 3.5 in-lb (0.4 N·m)
• Betriebstemperatur: -20 °C bis +70 °C
• Lagertemperatur: -40 °C bis +85 °C
• Relative Luftfeuchte (nicht kondensierend): 5–95%
• MTBF (min., 25 °C): 1,2 Millionen Stunden
• Zulassungen: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) und RoHS; DFARS; CB Scheme; UKCA
• Garantie: Lifetime
