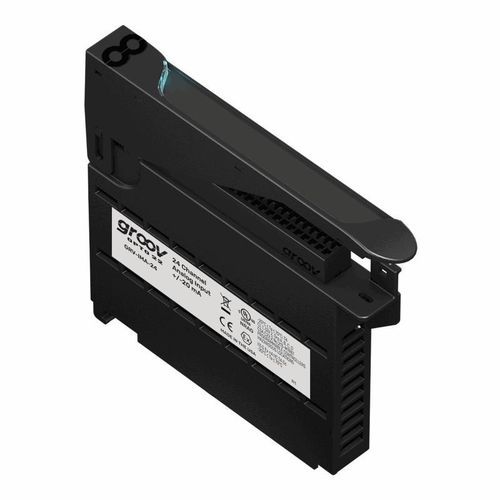

Analoges Eingangsmodul GRV-IMA-24
24 E/AStromAutomatisierung

Analoges Eingangsmodul - GRV-IMA-24 - Opto 22 - 24 E/A / Strom / Automatisierung
Analoges Eingangsmodul - GRV-IMA-24 - Opto 22 - 24 E/A / Strom / Automatisierung
Analoges Eingangsmodul - GRV-IMA-24 - Opto 22 - 24 E/A / Strom / Automatisierung - Bild - 2
Analoges Eingangsmodul - GRV-IMA-24 - Opto 22 - 24 E/A / Strom / Automatisierung - Bild - 3
Analoges Eingangsmodul - GRV-IMA-24 - Opto 22 - 24 E/A / Strom / Automatisierung - Bild - 4
Analoges Eingangsmodul - GRV-IMA-24 - Opto 22 - 24 E/A / Strom / Automatisierung - Bild - 5
Analoges Eingangsmodul - GRV-IMA-24 - Opto 22 - 24 E/A / Strom / Automatisierung - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Signaltyp
analog
Anzahl Ausgänge/Eingänge
24 E/A
Anwendung
Strom, Automatisierung, für Sensor, für die Datenerfassung, für Überwachungssystem
Installierung
für DIN-Schiene
Weitere Eigenschaften
konfigurierbar, modular

Beschreibung

Übersicht

  • Das GRV-IMA-24 ist ein groov EPIC Analog-Eingangsmodul mit 24 präzisen Strom-Eingangskanälen und softwarekonfigurierbaren Bereichsoptionen pro Kanal.
  • Entwickelt für industrielle Steuerung, OEM-Maschinen, Prozessüberwachung, Energieüberwachung, Predictive Maintenance, Remote-Standorte, SCADA und IIoT-Anwendungen.


Anwendungen

  • OEM- und Maschinenbau
  • Prozessautomatisierung und -steuerung
  • Energie- und Leistungsüberwachung
  • Ferninstallationen Wasser/Abwasser, Öl & Gas
  • Datenerfassung für SCADA und IIoT


Hauptmerkmale

  • 24 unabhängige analoge Strom-Eingangskanäle.
  • Pro Kanal wählbare Bereiche: ±20 mA, 0–20 mA und 4–20 mA (softwarekonfigurierbar).
  • Gehäusedeckel mit Status-LED und berührungsempfindlichem Feld zur Anzeige von Modulinfo und Anschlussplan auf dem groov EPIC Prozessor.
  • Einbau in groov EPIC Chassis neben anderen groov I/O Modulen und dem GRV-EPIC-PR1 Prozessor.
  • Hardware- und Software-Filteroptionen; hohe Auflösung und starke Gleichtaktunterdrückung für industrielle Signale.


Technische Daten

  • Anzahl Kanäle: 24.
  • Eingangsbereiche (pro Kanal): -20 bis +20 mA; 0 bis 20 mA; 4 bis 20 mA.
  • Überlastgrenzen: -22 mA bis +22 mA; 0,0 bis 22,0 mA; 2,0 mA bis 22,0 mA (je nach gewähltem Bereich).
  • Auflösung: 0,02 µA (20 Bit).
  • Genauigkeit: ±20 µA.
  • Eingangsspannungsabfall (nominal, Impedanz ±20%): 5,5 V nominal @ 20 mA (≈275 Ω).
  • Hardware-Eingangsfilter: -3 dB bei 140 Hz.
  • Analoges Datenfilter: -3 dB @ 2,4 Hz / -25 dB @ 60 Hz; Softwarefilter: Simple Moving Average (1–32 Messwerte) und Weighted Average (1–4096 pro Modul).
  • Datenaktualisierungszeit: 450 ms (Sprungantwortzeit = 450 ms × SMA-Wert; Standard-SMA = 4).
  • Gleichtaktunterdrückung: > -120 dB.
  • Maximal überlebensfähiger Eingang: ±32 V.
  • Isolierung (Feld-zu-Logik): 300 V Betrieb, 1500 V transient (1 Minute).
  • Isolierung (Kanal-zu-Kanal): 300 V zwischen Gruppe A (Kanäle 0–11) und Gruppe B (Kanäle 12–23).
  • Chassis-Leistungsaufnahme: 1,0 W (Modul).
  • Minimale Firmware-/Software-Versionen: groov EPIC Firmware 1.0.0; PAC Project 10.0000; Library Package für CODESYS 1.0.0.0.
  • Leiterquerschnitt: 28–14 AWG; Abisolierlänge: 8–9 mm.
  • Drehmomente: Anschluss-Schraube 2,5 in-lb (0,28 N·m); Halteschraube 3,5 in-lb (0,4 N·m).
  • Betriebstemperatur: -20 °C bis +70 °C; Lagerung: -40 °C bis +85 °C.
  • Relative Luftfeuchte (nicht kondensierend): 5–95%.
  • MTBF (min., 25 °C): 1,2 Millionen Stunden.


Konformität & Garantie

  • Werksseitig zweimal getestet; UL/cUL gelistet (Class 1, Div 2); CE: ATEX Kategorie 3 Zone 2; RoHS; DFARS; CB Scheme; UKCA.
  • Die meisten Module haben eine lebenslange Garantie.
