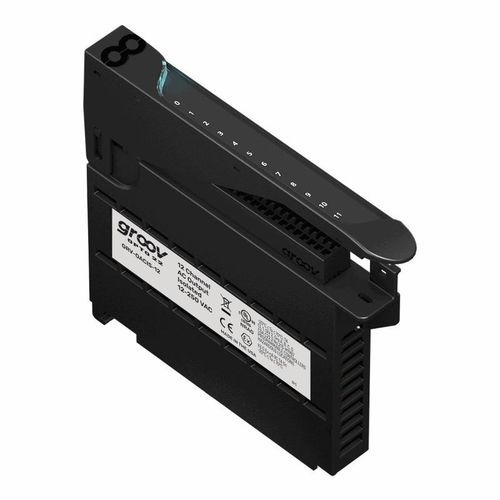

Digitales Ausgangsmodul GRV-OACIS-12

12 AusgängeEPICEnergieüberwachungs- und kontrol

Übersicht

Das GRV-OACIS-12 ist ein digitales AC-Ausgangsmodul für groov EPIC, das 12 unabhängige Ein/Aus-Kanäle zum Schalten von Lasten mit 12–250 VAC bereitstellt. Es ist für einfache, kostengünstige Schaltanwendungen ausgelegt und bietet Überspannungsschutz sowie Nulldurchgangsschaltung zur Reduzierung von Schalttransienten und zum Schutz der Steuerelektronik.

Hauptmerkmale

• 12 unabhängige AC-Diskretausgangskanäle (nur Ein/Aus)
• Nullspannungs-Einschaltung und Nulldurchgang-Abschaltung (nullstrom) zur Minimierung von Transienten
• 300 V Arbeits-Isolation Feld-zu-Logik und 1500 V Transientenschutz (1 Minute)
• Moduledeckel mit LED-Statusanzeige und berührungsempfindlichem Feld zur Anzeige von Modulinfos und Verdrahtungsdiagrammen über den groov EPIC Prozessor
• Montage auf groov EPIC Chassis; kompatibel mit dem GRV-EPIC-PR1 Prozessor und anderen groov I/O Modulen
• UL/cUL gelistet; konform mit ATEX, Niederspannung, EMV CE und UKCA Richtlinien; RoHS und weitere Zulassungen
• Werksseitig zweimal geprüft vor Versand; die meisten Module haben lebenslange Garantie

Anwendungen

• OEM- und Maschinendesign
• Prozesssteuerung und Maschinenüberwachung
• Leistungs- und Energiemonitoring
• Predictive Maintenance und entfernte Installationen (Wasser/Abwasser, Öl & Gas)
• SCADA- und IIoT-Anwendungen

Technische Daten

• Modell: GRV-OACIS-12
• Anzahl der Kanäle: 12
• Netzspannung: 12–250 VAC
• Strombewertung (pro Kanal): 0,5 A
• Empfohlenes max. Sicherungs- oder Leitungsschutzschalter: 2 A 250 VAC pro Kanal; 6 A 250 VAC gemeinsam
• Minimale Laststromstärke: 20 mA
• Ausgangsspannungsabfall: 1 V
• Leckstrom im Ausschaltzustand bei Nennspannung (60 Hz): 1,25 mA @ 240 VAC; 0,7 mA @ 120 VAC
• Spitzensperrspannung: 500 V
• Betriebsfrequenz: 40 bis 60 Hz; 400 Hz
• Einschalt-/Ausschaltzeit: ≤ 1/2 Zyklus (Nulldurchgang)
• TPO-Periode: N/A für GRV-OACIS-12
• Isolation (Feld-zu-Logik): 300 V Arbeit; 1500 V transient (1 Minute)
• Isolation (Kanal-zu-Kanal): 300 V Arbeit
• Chassis-Leistungsaufnahme: 1,3 W
• Minimale groov EPIC Firmware-Version: 1.0.0
• Minimale PAC Project Version: 10.0000
• Minimales Bibliothekspaket für CODESYS: 1.0.0.0
• Drahtgröße: 28–14 AWG
• Abisolierlänge: 0,315–0,354 in (8–9 mm)
• Anziehmoment, Steckverbinder-Schraube: 2,5 in-lb (0,28 N·m)
• Anziehmoment, Halteschraube: 3,5 in-lb (0,4 N·m)
• Temperatur (Betrieb): -20 °C bis +70 °C
• Temperatur (Lagerung): -40 °C bis +85 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): 5–95%
• MTBF (Minimum, 25 °C): 1,2 Mhrs
• Zulassungen: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) und RoHS; DFARS; CB Scheme; UKCA
• Garantie: Lebensdauer
